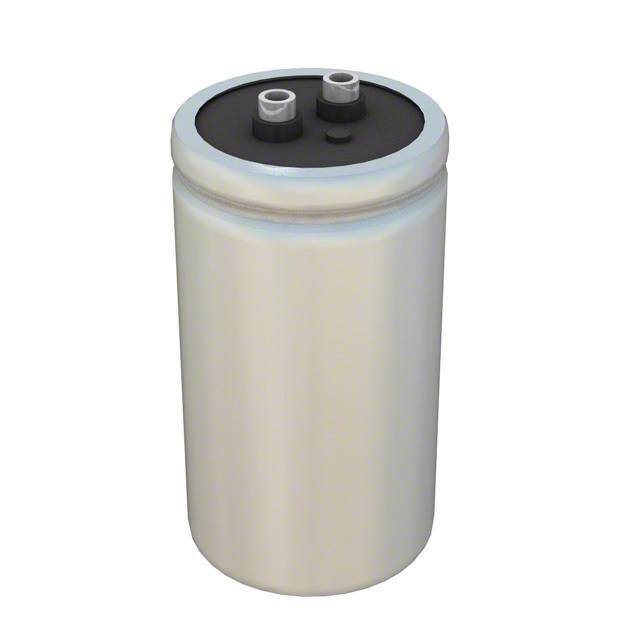

Datasheet下载- 型号： CG103U025U3C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CG103U025U3C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CG103U025U3C价格参考。Cornell DubilierCG103U025U3C封装/规格：未分类， 暂无。您可以下载CG103U025U3C参考资料、Datasheet数据手册功能说明书，资料中有CG103U025U3C 详细功能的应用电路图电压和使用方法及教程。
CDE（Cornell Dubilier Electronics）的CG103U025U3C是一款铝电解电容器，其规格为10,000 µF / 25 V，径向引线、螺栓端子（U3C后缀表示带螺栓安装、带橡胶密封、额定寿命为2000小时@85°C）。该器件适用于需大容量储能与中等纹波电流处理能力的工业电源场景。 典型应用场景包括： - 工业开关电源（SMPS）的输出滤波与直流母线平滑，尤其在24–32 V系统中稳定负载电压； - 变频器（VFD）和伺服驱动器的直流链路支撑，吸收回馈能量并抑制母线电压波动； - UPS（不间断电源）的后备储能单元，在电池切换瞬间提供瞬时功率支撑； - 焊接设备、激光电源等脉冲负载系统中，作为能量缓冲与放电电容； - 风电/光伏逆变器的辅助电源或控制电路供电滤波（非主功率级，因额定电压偏低）。 需注意：该型号不适用于高温（>85°C）、高振动或高可靠性军工/医疗主电源场合；实际应用中应留足电压裕量（建议≤80%额定电压），并确保散热良好以延长寿命。其螺栓安装结构适合PCB空间受限但需稳固机械固定的板外布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 10000UF 25V SCREW |
| ESR（等效串联电阻） | 26 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CG103U025U3C |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CG |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.750" 直径（44.45mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 10000µF |
| 类型 | - |
| 纹波电流 | 7.1A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 25V |
| 高度-安装（最大值） | 3.125"（79.38mm） |
