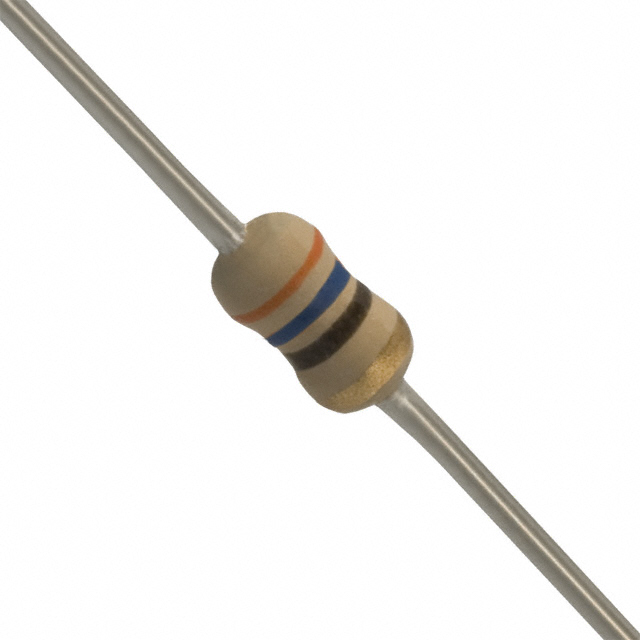

图片仅供参考
详细数据请看参考数据手册
- 型号： CFR-12JB-52-36R
- 制造商： YAGEO AMERICA CORPORATION
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CFR-12JB-52-36R由YAGEO AMERICA CORPORATION设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CFR-12JB-52-36R价格参考。YAGEO AMERICA CORPORATIONCFR-12JB-52-36R封装/规格：未分类， 暂无。您可以下载CFR-12JB-52-36R参考资料、Datasheet数据手册功能说明书，资料中有CFR-12JB-52-36R 详细功能的应用电路图电压和使用方法及教程。
CFR-12JB-52-36R 是一款通孔式碳膜电阻器（品牌通常为“华德”Walter或“厚声”ROYALOHM等国产品牌，标注“-”可能表示无特定品牌或通用型号），额定功率1/4W（0.25W），阻值36Ω，精度±5%（J级），耐压≥250V，适用于一般电子电路。 其典型应用场景包括： 1. 电源电路：用作限流、分压或启动电阻，如开关电源初级侧的启动电阻（需注意功率裕量，36Ω/0.25W在低压小电流场合更稳妥）； 2. 模拟信号调理：在运放反馈网络、传感器信号调理电路中作增益设定或偏置电阻（低阻值36Ω适合电流检测采样或低阻匹配）； 3. LED驱动：作为恒流限流电阻（例如配合5V电源驱动单颗LED，可估算电流约139mA，需校验实际功耗是否超0.25W）； 4. 工业控制板与家电主板：用于MCU外围复位电路、上拉/下拉（36Ω偏低，较少用于此，但特殊设计中可作阻抗匹配或缓冲）； 5. 维修替换：广泛用于老式仪器、音响、电视机等设备中碳膜电阻的通用替换型号。 注意：因属通孔插件（THT）结构，适用于波峰焊工艺及手工焊接，适合对成本敏感、可靠性要求适中、无需高精度或高频特性的中低频民用及工业场景。不推荐用于精密测量、高频电路或高温环境（碳膜温度系数较大，约−1000 ppm/℃）。实际选用需结合散热、脉冲负载及安全规范综合评估。
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 36 OHM 1/6W 5% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Yageo |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CFR-12JB-52-36R |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CFR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21511 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | 36E |
| 功率(W) | 0.167W，1/6W |
| 包装 | 散装 |
| 大小/尺寸 | 0.075" 直径 x 0.134" 长（1.90mm x 3.40mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 工作温度 | -55°C ~ 155°C |
| 工具箱 | /product-detail/zh/RS212/RS212-ND/19986/product-detail/zh/RSE200/RSE200-ND/58058 |
| 成分 | 炭膜 |
| 标准包装 | 200 |
| 温度系数 | 350ppm/°C |
| 特性 | - |
| 电阻(Ω) | 36 |
| 端子数 | 2 |
| 高度 | - |
