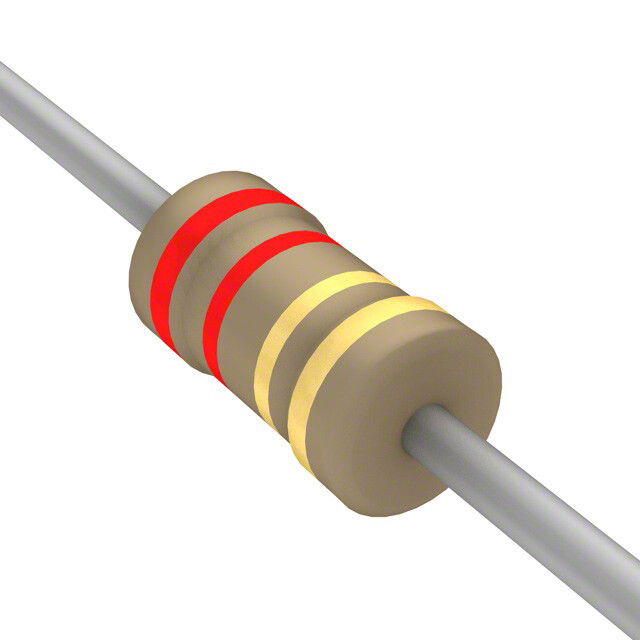

图片仅供参考

详细数据请看参考数据手册

型号： CF18JA2R20
制造商： STACKPOLE ELECTRONICS INC.
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CF18JA2R20由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JA2R20价格参考。STACKPOLE ELECTRONICS INC.CF18JA2R20封装/规格：未分类，暂无。您可以下载CF18JA2R20参考资料、Datasheet数据手册功能说明书，资料中有CF18JA2R20 详细功能的应用电路图电压和使用方法及教程。

CF18JA2R20 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率为 1/8 W（0.125 W），阻值为 2.2 Ω，精度为 ±5%（J 级），耐压 250 V，符合 RoHS 标准。其典型应用场景包括：

- 限流与分压电路：在低功耗模拟前端、传感器信号调理电路或LED驱动中，用作限流电阻或基准分压网络的一部分；
- 电源管理辅助电路：如开关电源（SMPS）的启动电路、反馈回路中的取样电阻（需注意功率裕量，2.2 Ω 在小电流下适用）、待机电源检测等；
- 工业控制板与家电控制板：用于继电器线圈续流、电平转换、上拉/下拉（如微控制器I/O口配置），尤其适用于对成本敏感、可靠性要求适中、无需高精度的通用场景；
- 音频设备与消费电子：如音量调节前级衰减、偏置电路、阻抗匹配（低阻值特性适合电流检测或功率级耦合）；
- 教育及原型开发：因通孔封装（轴向引线，标准0.6W尺寸）易于手工焊接与插件实验，常用于教学套件和快速验证电路。

需注意：该型号功率较小（0.125 W），不适用于大电流场合（如主电源路径、电机驱动）；2.2 Ω 阻值较低，在精密采样或高稳定性要求场景中建议选用金属膜或电流检测专用电阻替代。实际应用中应校核温升与长期可靠性，避免持续接近额定功率工作。

产品参数图文手册常见问题

参数	数值
产品目录	电阻器
描述	RES 2.2 OHM 1/8W 5% CARBON FILM
产品分类	通孔电阻器
品牌	Stackpole Electronics Inc
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	CF18JA2R20
PCN零件编号	点击此处下载产品Datasheet
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	CF
产品目录绘图
供应商器件封装	轴向
其它名称	CF 1/8 2.2 5% T CF1/82.25%T CF1/82.25%T-ND CF1/82.2JT CF1/82.2JT-ND
功率(W)	0.125W，1/8W
包装	带盒（TB）
大小/尺寸	0.067" 直径 x 0.130" 长（1.70mm x 3.30mm）
容差	±5%
封装/外壳	轴向
成分	炭膜
标准包装	5,000
温度系数	±400ppm/°C
特性	阻燃涂层
电阻(Ω)	2.2
端子数	2
高度	-
