Datasheet下载- 型号： CF18JA2M40
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JA2M40由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JA2M40价格参考。STACKPOLE ELECTRONICS INC.CF18JA2M40封装/规格：未分类， 暂无。您可以下载CF18JA2M40参考资料、Datasheet数据手册功能说明书，资料中有CF18JA2M40 详细功能的应用电路图电压和使用方法及教程。
CF18JA2M40 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率为 1/8 W（0.125 W），阻值为 2.4 MΩ（2,400,000 Ω），精度 ±5%（J 级），耐压 ≥250 V，符合 RoHS 标准。其典型应用场景包括： - 高压分压与检测电路：如电源适配器、CRT 显示器、示波器等设备中的高压取样、反馈或电压监测回路，利用其高阻值和较高耐压特性实现安全比例衰减。 - 信号调理与偏置网络：在模拟前端、传感器接口或运算放大器输入端，用作高阻抗偏置电阻、上拉/下拉电阻或漏电流泄放路径（例如光电二极管跨阻放大器的反馈补偿）。 - 定时与延时电路：配合电容构成 RC 时间常数网络，用于低频振荡器、延时启动、消抖电路或电源软启动控制（需注意功率裕量，避免长期接近额定功耗）。 - 仪表与工业控制板：在万用表、数据采集模块等对稳定性要求适中、成本敏感的通用电子设备中，作为标准限流、校准或参考电阻使用。 该型号采用轴向引线、环氧树脂封装，具备良好防潮性与机械强度，适用于传统PCB插件焊接工艺。但因属碳膜结构，温度系数较大（约 −600 ppm/°C），不适用于高精度或宽温变化环境；亦不推荐用于高频或脉冲能量吸收场合。实际应用中需确保工作电压低于额定耐压，并留有足够功率余量（建议≤0.0625 W）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.4M OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

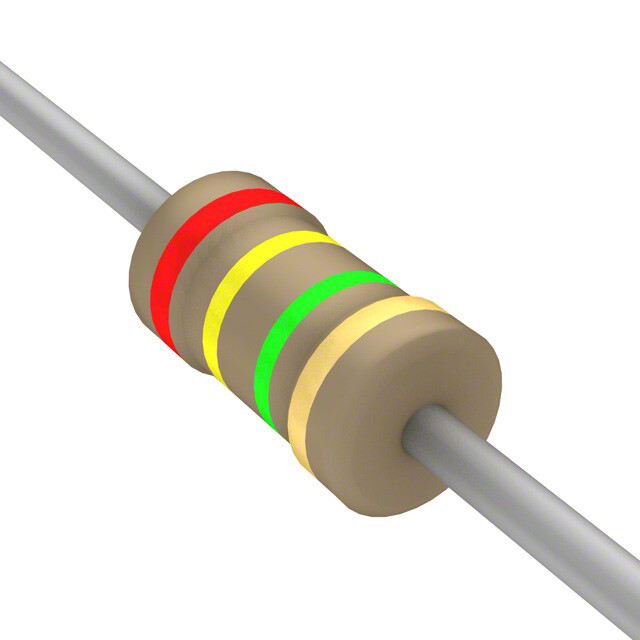

| 产品图片 |
|
| 产品型号 | CF18JA2M40 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 2.4M 5% T |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.4M |
| 端子数 | 2 |
| 高度 | - |
