Datasheet下载- 型号： CF18JA2M00
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JA2M00由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JA2M00价格参考。STACKPOLE ELECTRONICS INC.CF18JA2M00封装/规格：未分类， 暂无。您可以下载CF18JA2M00参考资料、Datasheet数据手册功能说明书，资料中有CF18JA2M00 详细功能的应用电路图电压和使用方法及教程。
CF18JA2M00 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF系列），额定功率为1/8W（0.125W），阻值为2.00 MΩ（2兆欧），精度为±5%（J级），耐压≥250V，适用于通用电子电路。 其典型应用场景包括： - 信号调理与分压电路：在传感器接口、电位器反馈、ADC参考分压网络中，用于高阻值分压或偏置设置； - 上拉/下拉电阻：在微控制器I/O口、通信总线（如I²C开漏线路）中提供高阻态默认电平； - 定时与延时电路：配合电容构成RC充放电回路，用于低频定时、去抖动或电源软启动； - 高压检测与限流：在电源监控、过压保护电路中作为高压采样电阻（需注意功率裕量，实际功耗须远低于额定值）； - 模拟电路偏置：如运算放大器高阻输入端的偏置网络、光电二极管跨阻放大器的反馈补偿等。 该电阻采用轴向引线、环氧树脂封装，具备良好稳定性、低噪声（碳膜特性）及成本优势，适用于消费电子、工业控制、仪器仪表等对精度要求不高但需可靠高阻值的中低频场合。不推荐用于高频、大电流或高精度精密应用。使用时需确保PCB布局避免漏电流影响，并留足电气间隙以满足250V耐压要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2M OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

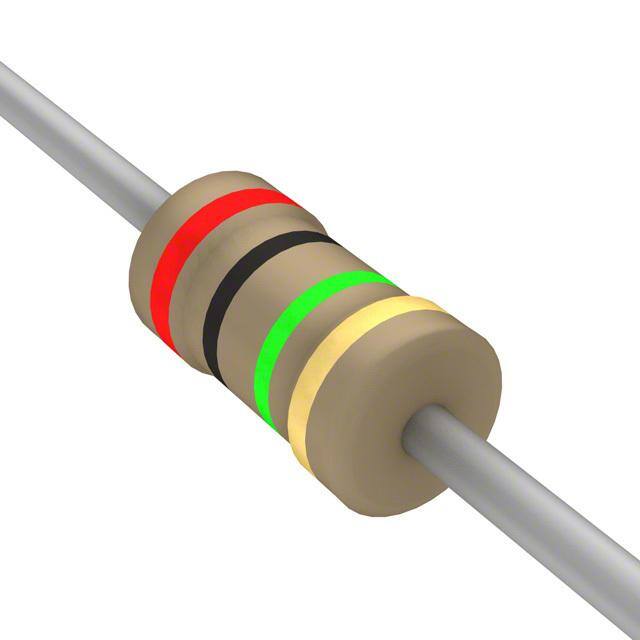

| 产品图片 |
|
| 产品型号 | CF18JA2M00 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 2M 5% T |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2M |
| 端子数 | 2 |
| 高度 | - |
