Datasheet下载- 型号： CF18JA18R0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JA18R0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JA18R0价格参考。STACKPOLE ELECTRONICS INC.CF18JA18R0封装/规格：未分类， 暂无。您可以下载CF18JA18R0参考资料、Datasheet数据手册功能说明书，资料中有CF18JA18R0 详细功能的应用电路图电压和使用方法及教程。

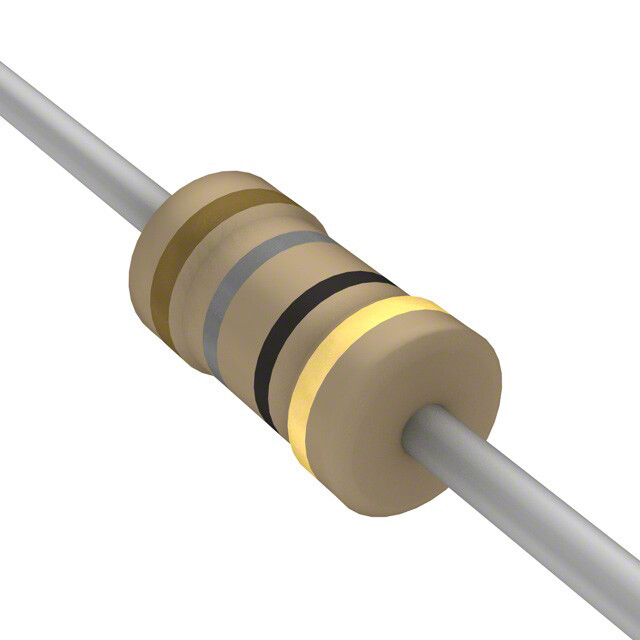

CF18JA18R0 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率为 1/8W（0.125W），阻值为 18Ω，精度 ±5%（J 级），耐压 250V，符合 RoHS 标准。其典型应用场景包括： - 通用电子电路中的限流与分压：如 LED 驱动电路中串联限流，防止过流损坏；或在电源反馈、传感器信号调理电路中构成分压网络。 - 消费类电子产品：用于电视机、机顶盒、音频设备等主板上的偏置、上拉/下拉、校准电阻，因其成本低、稳定性适中、焊接可靠。 - 工业控制板与仪器仪表：在模拟前端、电平转换、RC 滤波或继电器驱动回路中提供基础阻性功能。 - 教育及原型开发：通孔封装（轴向引线）便于插接实验板（如面包板）和手工焊接，适合教学演示与小批量样机调试。 需注意：该型号为碳膜电阻，温漂较大（约 ±400 ppm/℃），不适用于高精度、低温漂或高频场合；18Ω 阻值较低，使用时应关注功耗（实际功率 ≤0.125W）及引线发热，避免长期满载运行。在开关电源或大电流路径中，建议优先选用金属膜或功率型电阻替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 18 OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF18JA18R0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 18 5% T |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 18 |
| 端子数 | 2 |
| 高度 | - |
