Datasheet下载- 型号： CF14JT1R80
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JT1R80由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JT1R80价格参考。STACKPOLE ELECTRONICS INC.CF14JT1R80封装/规格：未分类， 暂无。您可以下载CF14JT1R80参考资料、Datasheet数据手册功能说明书，资料中有CF14JT1R80 详细功能的应用电路图电压和使用方法及教程。
CF14JT1R80 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（1/4W，±5% 精度，阻值1.80Ω）。其典型应用场景包括： - 电源电路中的限流与电流检测：低阻值（1.8Ω）适合用作小功率开关电源、线性稳压器或LED驱动电路中的采样电阻或限流电阻，配合运放或专用IC实现过流保护。 - 模拟信号调理与分压网络：在传感器接口（如热敏电阻、电位器分压）、音频前级或低频信号链中，作为精密分压或偏置网络的组成部分（需注意其±5%精度限制，高精度场合需选更高规格型号）。 - 工业控制与家电电路：广泛用于电机驱动板、继电器驱动回路、电风扇调速、充电器反馈环路等对成本敏感、可靠性要求适中的消费类及工业嵌入式设备中。 - 教育与原型开发：通孔封装（轴向引线）便于插接实验板（如面包板、万能板），常用于电子教学、电路验证及小批量手工焊接样机。 注：该型号为通用型碳膜电阻，不适用于高频、高脉冲、高稳定性或高可靠性（如汽车级、军工级）场景；1.8Ω阻值较小，使用时需关注额定功率（0.25W）下的温升与电压降（最大工作电压约200V，但实际受功率限制，I_max ≈ √(0.25/1.8) ≈ 0.37A）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 1.8 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

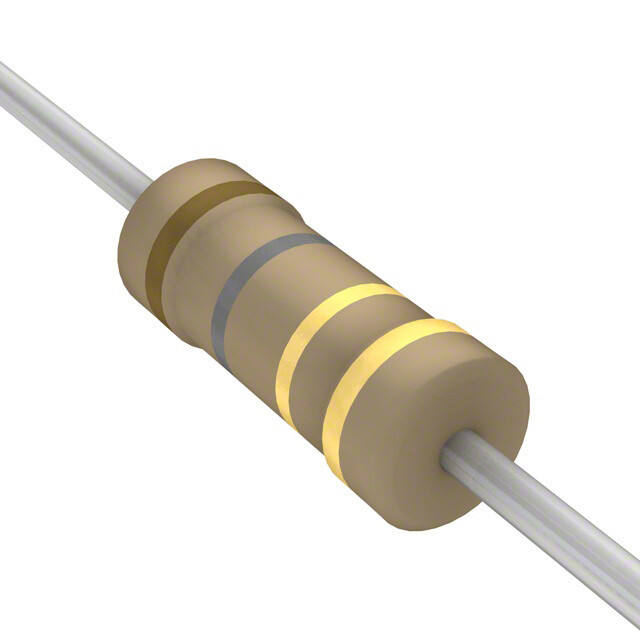

| 产品图片 |
|
| 产品型号 | CF14JT1R80 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 1.8 5% R |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 1.8 |
| 端子数 | 2 |
| 高度 | - |
