Datasheet下载- 型号： CF14JA220K
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA220K由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA220K价格参考。STACKPOLE ELECTRONICS INC.CF14JA220K封装/规格：未分类， 暂无。您可以下载CF14JA220K参考资料、Datasheet数据手册功能说明书，资料中有CF14JA220K 详细功能的应用电路图电压和使用方法及教程。
CF14JA220K 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为¼W（0.25W），阻值为220kΩ，精度为±5%（J级），温度系数约±500 ppm/°C，适用于通用低频、中低功耗电路。 其典型应用场景包括： - 信号调理与分压电路：如传感器接口中的电平转换、ADC参考分压、光耦输入限流等； - 模拟电路偏置：为晶体管（BJT/FET）提供基极/栅极偏置电流，或运放反馈网络中的高阻值设定电阻； - 消费电子与工业控制板：用于电源指示、LED限流（需配合适当电压）、继电器驱动回路中的上拉/下拉电阻； - 维修与替代应用：因通孔封装（轴向引线，标准CF14尺寸）易于手工焊接与更换，常用于家电、仪器仪表、教学实验板等对成本和可靠性要求适中的场合。 需注意：该型号为碳膜电阻，不适用于高精度、低温漂或高频（>1MHz）场景；在高湿度、高脉冲或高可靠性要求（如汽车、医疗）环境中，建议选用金属膜或厚膜电阻替代。实际使用时应留有足够功率余量（建议≤0.5×额定功率），并确保PCB布局远离热源。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 220K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

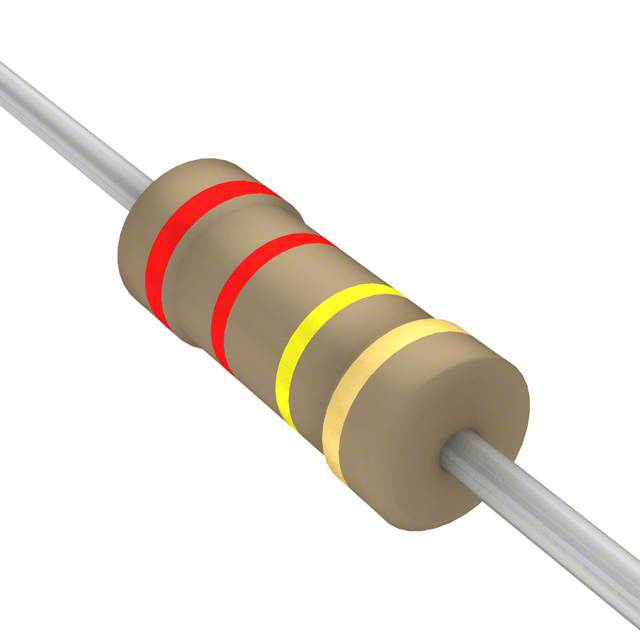

| 产品图片 |
|
| 产品型号 | CF14JA220K |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 220K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -850ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 220k |
| 端子数 | 2 |
| 高度 | - |
