Datasheet下载- 型号： CF14JA20R0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA20R0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA20R0价格参考。STACKPOLE ELECTRONICS INC.CF14JA20R0封装/规格：未分类， 暂无。您可以下载CF14JA20R0参考资料、Datasheet数据手册功能说明书，资料中有CF14JA20R0 详细功能的应用电路图电压和使用方法及教程。
CF14JA20R0 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为¼W（0.25W），阻值为20Ω，精度±5%，耐压≥350V，符合RoHS标准。其典型应用场景包括： - 电源电路：用于开关电源、线性电源中的限流、分压或启动电路，如辅助绕组反馈回路或偏置电路； - 工业控制板：在PLC输入/输出模块、继电器驱动电路中作电流检测或上拉/下拉电阻； - 消费电子：电视机、机顶盒、音频设备等主板中用于信号调理、电平匹配或LED限流（需注意功率余量，20Ω在5V下功耗约1.25W，超限，故仅适用于低电流场合，如小信号分压）； - 仪器仪表：万用表内部的分流/分压网络、传感器接口电路中的调零或校准电阻； - 教育与原型开发：因通孔封装（轴向引线，标准EIA尺寸）易于手工焊接和插件实验，广泛用于教学实验板及样机验证。 需注意：该电阻为通用型碳膜电阻，不适用于高精度、低温漂或高频场景；20Ω阻值较低，使用时应核算实际功耗（P=I²R），避免过热失效；在脉冲或浪涌环境中建议降额使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 20 OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

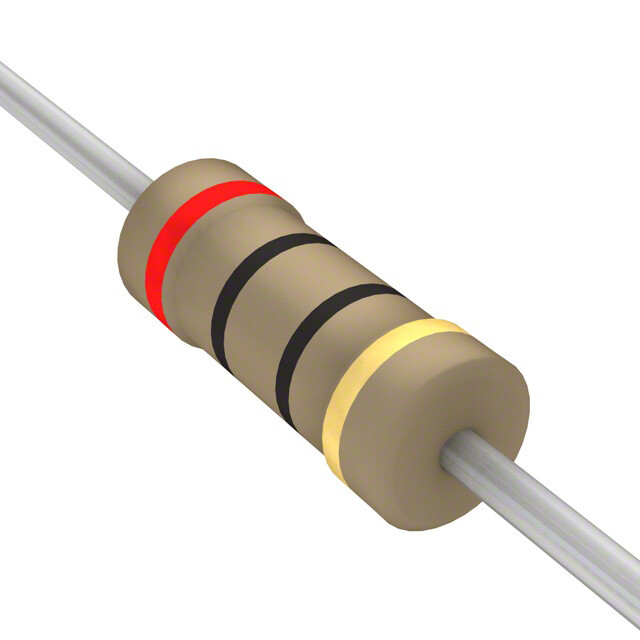

| 产品图片 |
|
| 产品型号 | CF14JA20R0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 20 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 20 |
| 端子数 | 2 |
| 高度 | - |
