Datasheet下载- 型号： CF14JA18K0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA18K0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA18K0价格参考。STACKPOLE ELECTRONICS INC.CF14JA18K0封装/规格：未分类， 暂无。您可以下载CF14JA18K0参考资料、Datasheet数据手册功能说明书，资料中有CF14JA18K0 详细功能的应用电路图电压和使用方法及教程。
CF14JA18K0 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率为 1/4W（0.25W），阻值为 18kΩ，精度 ±5%，耐压 ≥250V，符合 RoHS 标准。其典型应用场景包括： - 消费电子电路：用于电视机、音响、机顶盒等设备中的偏置、分压、限流和上拉/下拉网络，如音量控制电路中的电位器配合电阻、微控制器 I/O 口的弱上拉等。 - 工业控制板：在 PLC 模块、传感器信号调理电路中作采样分压电阻或 LED 指示灯限流电阻（如驱动状态指示LED，18kΩ可限制电流至约0.13mA@2.4V，适用于高灵敏度LED）。 - 电源管理辅助电路：开关电源反馈回路（非主环路）、待机电路中的启动电阻或电压检测分压网络；因其碳膜结构具备较好脉冲耐受性与成本优势，适合中低频、非高精度场合。 - 教学与原型开发：通孔封装（轴向引线，标准 0.6mm 引脚间距）便于面包板插接及手工焊接，广泛用于电子实训、电路验证与小批量试产。 需注意：该型号不适用于高精度、低温漂或高频射频场景（碳膜温漂约 -1000 ppm/℃，噪声较大），亦不可长期工作在接近额定功率极限的高温环境中。实际应用中建议留有 ≥50% 功率余量以确保可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 18K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

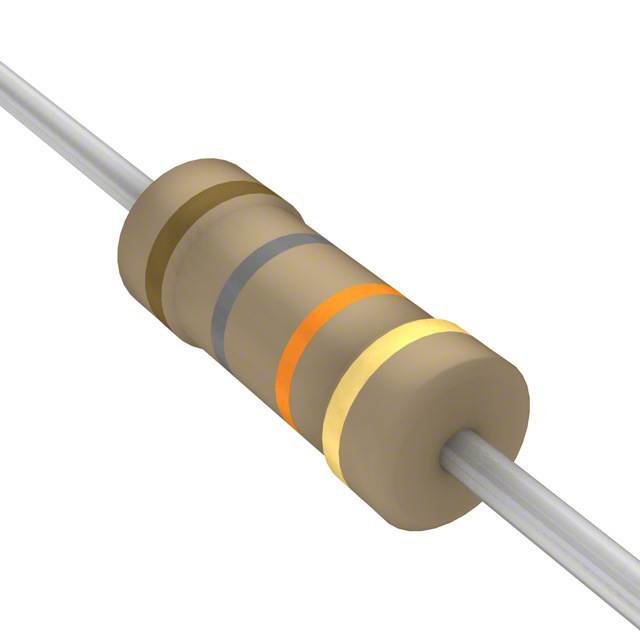

| 产品图片 |
|
| 产品型号 | CF14JA18K0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 18K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 18k |
| 端子数 | 2 |
| 高度 | - |
