Datasheet下载- 型号： CF14JA10M0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA10M0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA10M0价格参考。STACKPOLE ELECTRONICS INC.CF14JA10M0封装/规格：未分类， 暂无。您可以下载CF14JA10M0参考资料、Datasheet数据手册功能说明书，资料中有CF14JA10M0 详细功能的应用电路图电压和使用方法及教程。

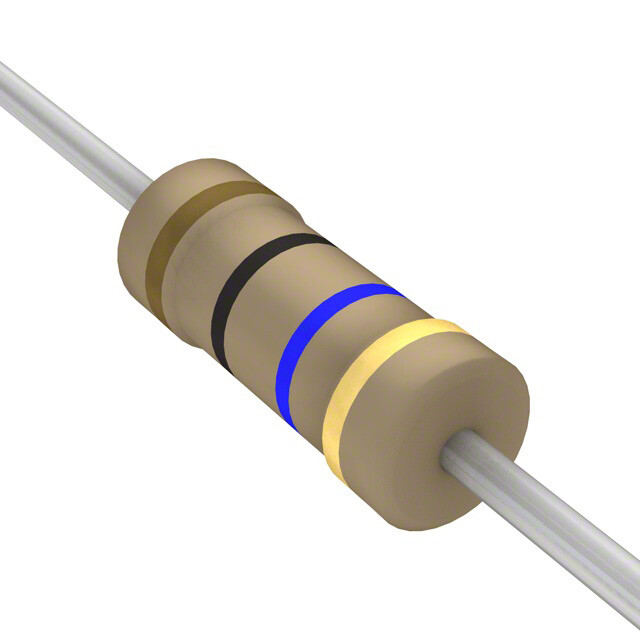

CF14JA10M0 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为¼W（0.25W），阻值为10MΩ（10兆欧），精度±5%，耐压≥350V，符合RoHS标准。其高阻值、中等功率与通孔封装特性，使其适用于对漏电流控制严格、需高绝缘电阻的低压至中压模拟及控制电路中。 典型应用场景包括： - 信号电平检测与分压：在传感器接口（如光敏、湿度传感器）的上拉/下拉或高阻分压网络中，用于微弱信号调理； - 定时与延时电路：配合电容构成RC时间常数电路（如555定时器外围），实现秒级至数十秒级延时； - 电压监测与反馈：在开关电源或线性稳压器的高压侧取样网络中，以极低功耗实现输出电压比例采样； - 静电防护与放电回路：用于CRT显示器、示波器等设备中高压节点的缓放电电阻，防止电荷积聚； - 仪器仪表输入保护：作为高阻抗输入缓冲或过压限流元件，提升万用表、数据采集模块的输入级安全性。 注意：因阻值高达10MΩ，实际应用中需注意PCB布局清洁度、湿度及表面漏电影响，建议采用宽间距走线与防污涂层，并避免靠近发热源。该型号不适用于高频或精密基准场合（如ADC参考分压），亦不可替代安规认证电阻用于一次侧隔离。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 10M OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JA10M0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 10M 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 10M |
| 端子数 | 2 |
| 高度 | - |
