Datasheet下载- 型号： CDSOD323-T15L
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDSOD323-T15L由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDSOD323-T15L价格参考。BournsCDSOD323-T15L封装/规格：未分类， 暂无。您可以下载CDSOD323-T15L参考资料、Datasheet数据手册功能说明书，资料中有CDSOD323-T15L 详细功能的应用电路图电压和使用方法及教程。
CDSOD323-T15L 是 Bourns Inc. 推出的一款超小型、低电容、单向TVS（瞬态电压抑制）二极管，采用SOD-323封装。其主要应用场景聚焦于高速数据接口和敏感电子电路的静电放电（ESD）及瞬态过压防护。 典型应用包括：USB 2.0/USB OTG 接口、HDMI（仅限低速控制线如DDC/CEC）、SIM卡槽、SD/MMC卡接口、按钮/按键、触摸屏引脚、音频接口（如MIC/HEADSET）、以及便携式设备（智能手机、平板、TWS耳机、可穿戴设备）中的I/O信号线保护。 该器件击穿电压约15.6V（典型值），钳位电压低（IPP=1A时约25V），结电容仅约15pF（1MHz），响应时间小于1ns，符合IEC 61000-4-2 Level 4（±15kV接触放电）标准，能有效吸收高达30A（8/20μs）的浪涌电流（需结合PCB布局与布线优化）。 因其小尺寸（1.7×1.3×0.9mm）和低寄生电容特性，特别适用于空间受限且对信号完整性要求高的高速数字或模拟信号路径，避免因TVS引入额外容性负载而影响信号上升沿或导致误触发。 注意：不适用于电源主路（如VBUS）或高能量雷击防护场景，应配合前端保险丝/PTC及合理PCB走线（短直、远离噪声源）以发挥最佳防护效能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 15VWM 24VC SMD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

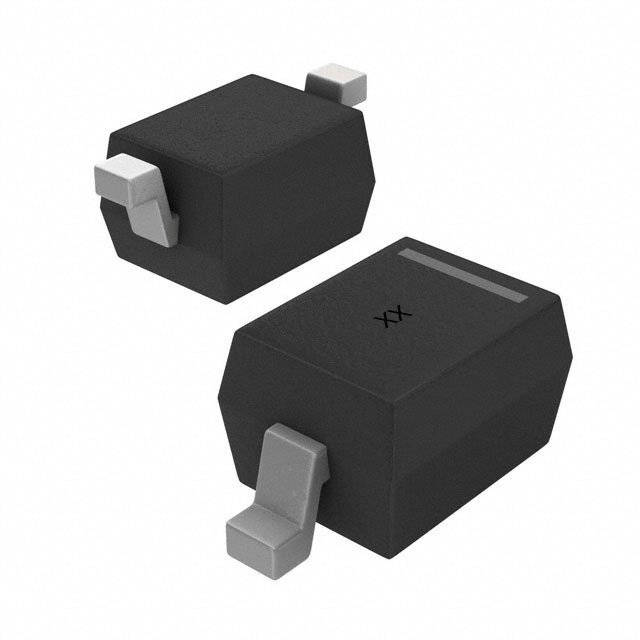

| 产品图片 |
|
| 产品型号 | CDSOD323-T15L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 1pF @ 1MHz |
| 供应商器件封装 | SOD-323 |
| 功率-峰值脉冲 | 350W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | HDMI， USB OTG |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 16.7V |
| 电压-反向关态（典型值） | 15V |
| 电压-箝位（最大值）@Ipp | 24V |
| 电流-峰值脉冲(10/1000µs) | 10A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
