Datasheet下载- 型号： CDRH73NP-151MC-B
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDRH73NP-151MC-B由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDRH73NP-151MC-B价格参考。SumidaCDRH73NP-151MC-B封装/规格：未分类， 暂无。您可以下载CDRH73NP-151MC-B参考资料、Datasheet数据手册功能说明书，资料中有CDRH73NP-151MC-B 详细功能的应用电路图电压和使用方法及教程。
CDRH73NP-151MC-B 是 Sumida America Components Inc. 推出的一款屏蔽型功率固定电感器（SMD 功率电感），电感值为150 µH（±20%），额定电流达480 mA，直流电阻低至1.25 Ω（典型值），采用铁氧体磁芯与复合结构，具备优异的抗饱和特性和低电磁干扰（EMI）。 其典型应用场景包括： ✅ DC-DC 降压（Buck）转换器：常用于负载点（POL）电源中，作为储能与滤波电感，配合控制器（如TI TPS5430、ON Semi NCP302等）实现高效稳压输出（如5V/3.3V/1.8V）。 ✅ 工业与通信设备电源模块：适用于PLC、工业传感器、光模块供电、基站辅助电源等对可靠性与温升要求较高的场景。 ✅ 消费类电子待机/辅助电源：如智能电视、机顶盒、路由器中的次级侧DC-DC电路，提供低噪声、高效率的偏置电压。 ✅ 汽车电子非安全部件：满足AEC-Q200 Grade 3（-40℃~+85℃）要求，可用于车载信息娱乐系统（IVI）、LED照明驱动等二级电源回路（非ASIL等级应用）。 该器件采用7.3×7.3×3.5 mm 卧式屏蔽封装（CDRH73系列），具备良好热性能与抗振动能力，适合自动化贴片生产。需注意设计时预留足够散热空间，并校核实际工作电流下的温升与电感量衰减。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.27 欧姆最大 |
| 描述 | INDUCTOR POWER 150UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

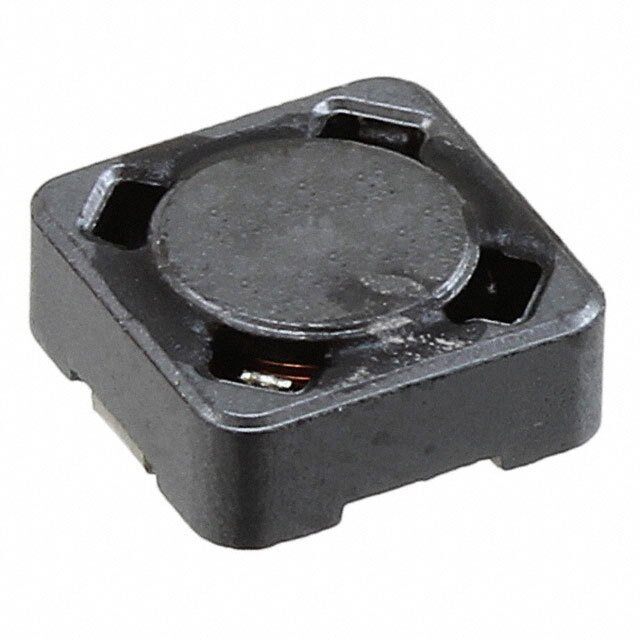

| 产品图片 |
|
| 产品型号 | CDRH73NP-151MC-B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDRH73 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.287" 长 x 0.287" 宽（7.30mm x 7.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,000 |
| 电感 | 150µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 430mA |
| 高度-安装（最大值） | 0.134"（3.40mm） |
