Datasheet下载- 型号： CDRH73NP-150MC-B
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDRH73NP-150MC-B由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDRH73NP-150MC-B价格参考。SumidaCDRH73NP-150MC-B封装/规格：未分类， 暂无。您可以下载CDRH73NP-150MC-B参考资料、Datasheet数据手册功能说明书，资料中有CDRH73NP-150MC-B 详细功能的应用电路图电压和使用方法及教程。
CDRH73NP-150MC-B 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为15 µH（±20%），额定电流达1.8 A（直流饱和电流约2.2 A），采用7.3×7.3×3.5 mm SMD封装，带铁氧体磁芯与磁屏蔽结构，具有低EMI、高饱和特性及良好温升稳定性。 其典型应用场景包括： ✅ DC-DC电源转换器：广泛用于降压（Buck）拓扑中作为储能/滤波电感，适用于工业电源、通信设备（如基站PDN）、服务器VRM模块等； ✅ 车载电子系统：满足AEC-Q200基础可靠性要求（注：该型号非车规级，但常用于车载信息娱乐、辅助电源等非安全关键场景）； ✅ 消费类电子：如液晶电视、游戏主机、机顶盒等设备的主板电源管理单元（PMU）； ✅ LED驱动电源：在恒流驱动电路中实现电流平滑与纹波抑制； ✅ FPGA/CPU供电模块：配合同步整流MOSFET与PWM控制器，提供高效、紧凑的负载点（PoL）供电。 该器件不适用于高频射频电路或需超低DCR的极端大电流场景，但凭借成熟工艺与稳定性能，在中功率（数瓦至数十瓦）、中频（100 kHz–2 MHz）开关电源领域具备高性价比和量产可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 130 毫欧最大 |
| 描述 | INDUCTOR POWER 15UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

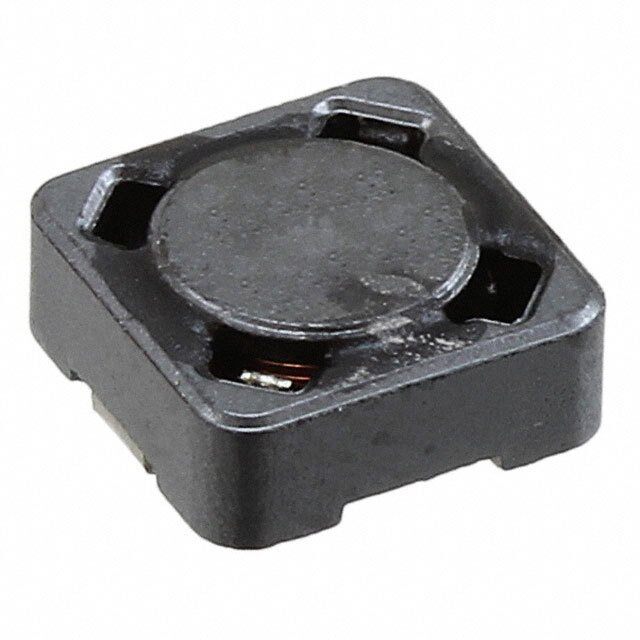

| 产品图片 |
|
| 产品型号 | CDRH73NP-150MC-B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDRH73 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.287" 长 x 0.287" 宽（7.30mm x 7.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,000 |
| 电感 | 15µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.33A |
| 高度-安装（最大值） | 0.134"（3.40mm） |
