Datasheet下载- 型号： CDRH73NP-120MC-B
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDRH73NP-120MC-B由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDRH73NP-120MC-B价格参考。SumidaCDRH73NP-120MC-B封装/规格：未分类， 暂无。您可以下载CDRH73NP-120MC-B参考资料、Datasheet数据手册功能说明书，资料中有CDRH73NP-120MC-B 详细功能的应用电路图电压和使用方法及教程。

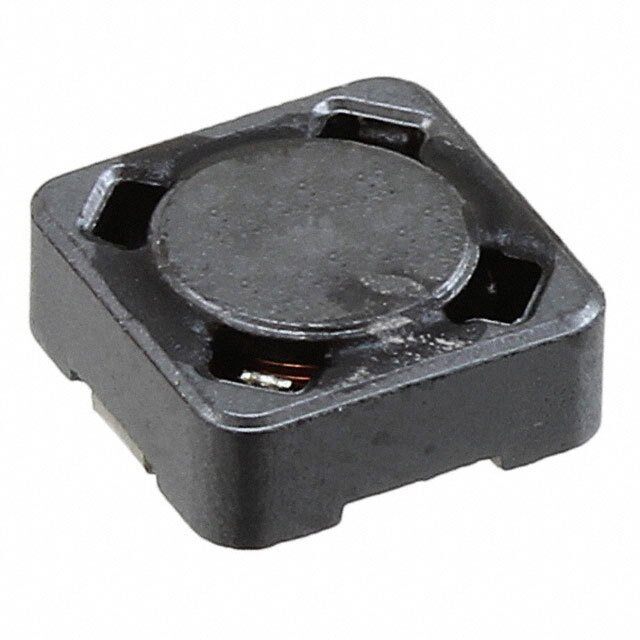

CDRH73NP-120MC-B 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为12 µH（±20%），额定电流达1.8 A，直流电阻低（典型值约95 mΩ），采用铁氧体磁芯与屏蔽结构，具备高饱和电流、低电磁干扰（EMI）和优异的抗振动性能。 其典型应用场景包括： - DC-DC电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，尤其适用于工业电源、通信设备电源模块及车载信息娱乐系统（IVI）的次级供电回路； - POL（Point-of-Load）稳压器：为FPGA、ASIC、DSP等高性能数字芯片提供局部稳压，满足快速动态负载响应需求； - LED驱动电源：在恒流驱动电路中实现电流平滑与纹波抑制； - 汽车电子：符合AEC-Q200可靠性标准（注：需确认具体批次是否通过认证；该系列部分型号支持车规应用），可用于车身控制模块（BCM）、ADAS传感器供电等12V/24V系统； - 工业自动化设备：如PLC电源、电机驱动器辅助电源、工控HMI背光供电等对温升、长期稳定性要求较高的场景。 其7.3×7.3×3.5 mm小型屏蔽封装，适合高密度PCB布局，且工作温度范围宽（–40°C 至 +125°C），适应严苛环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 98 毫欧最大 |
| 描述 | INDUCTOR POWER 12UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CDRH73NP-120MC-B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDRH73 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.287" 长 x 0.287" 宽（7.30mm x 7.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,000 |
| 电感 | 12µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.52A |
| 高度-安装（最大值） | 0.134"（3.40mm） |
