Datasheet下载- 型号： CDR74BNP-271KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDR74BNP-271KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDR74BNP-271KC价格参考。SumidaCDR74BNP-271KC封装/规格：未分类， 暂无。您可以下载CDR74BNP-271KC参考资料、Datasheet数据手册功能说明书，资料中有CDR74BNP-271KC 详细功能的应用电路图电压和使用方法及教程。
CDR74BNP-271KC 是 Sumida America Components Inc. 推出的一款高可靠性、大电流功率固定电感器（屏蔽型绕线电感），电感值为270 µH（±10%），额定电流达1.8 A（DC），饱和电流约2.5 A，直流电阻低至~380 mΩ，采用7.4×7.4×4.8 mm SMD封装，具备优异的抗EMI性能和温度稳定性（工作温度范围–40°C 至 +125°C）。 其典型应用场景包括： 1. DC-DC电源转换：广泛用于工业/通信设备中的降压（Buck）转换器输出滤波，提供稳定储能与纹波抑制； 2. POL（Point-of-Load）电源模块：适配FPGA、ASIC、DSP等高性能数字芯片的局部供电，满足动态负载响应需求； 3. 服务器与数据中心电源系统：在VRM（电压调节模块）中作为主输出电感，支持高效、紧凑的12V/5V/3.3V多路供电设计； 4. 工业自动化设备：如PLC、变频驱动器、传感器供电单元中，承受宽温与高可靠性要求； 5. 医疗电子与测试仪器：因低噪声、高饱和特性，适用于对电磁兼容性（EMC）敏感的精密电源场景。 该器件符合RoHS与AEC-Q200（部分版本可选车规级）标准，但标准CDR74BNP系列主要面向工业与通信市场，非汽车前装应用。其屏蔽结构有效降低辐射干扰，适合高密度PCB布局。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.3 欧姆最大 |
| 描述 | INDUCTOR POWER 270UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

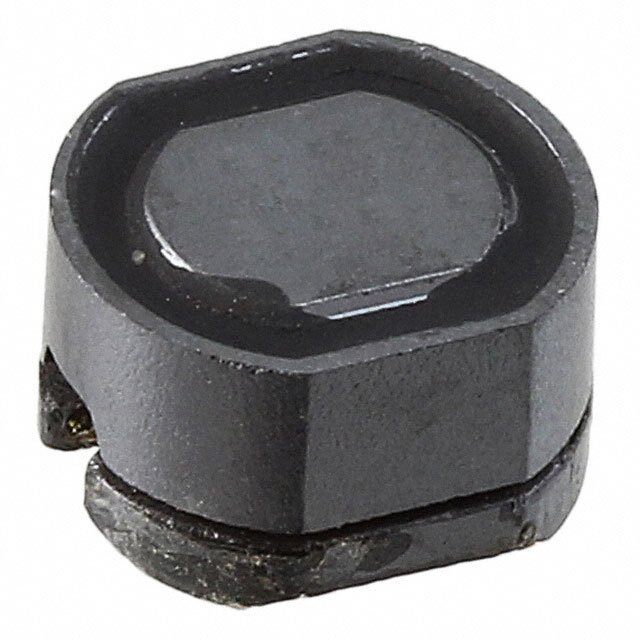

| 产品图片 |
|
| 产品型号 | CDR74BNP-271KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDR74B |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.307" 长 x 0.276" 宽 （7.80mm x 7.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 270µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 4.6MHz |
| 额定电流 | 330mA |
| 高度-安装（最大值） | 0.193" （4.90mm） |
