Datasheet下载- 型号： CDR74BNP-181KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDR74BNP-181KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDR74BNP-181KC价格参考。SumidaCDR74BNP-181KC封装/规格：未分类， 暂无。您可以下载CDR74BNP-181KC参考资料、Datasheet数据手册功能说明书，资料中有CDR74BNP-181KC 详细功能的应用电路图电压和使用方法及教程。
CDR74BNP-181KC 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为180 µH（±10%），额定电流达1.35 A（典型），具有高饱和电流、低直流电阻（DCR约0.32 Ω）及优异的EMI抑制能力。其主要应用场景包括： 1. DC-DC电源转换：广泛用于降压（Buck）或升降压（Buck-Boost）转换器中，作为储能与滤波电感，适用于工业电源、通信设备电源模块及服务器VRM等中高功率场合（通常输出电流1–3 A级）； 2. POL（Point-of-Load）稳压系统：因其小型化（7.4×7.4×4.8 mm）、屏蔽结构和稳定温升特性，适合FPGA、ASIC、DSP等数字负载的近端供电； 3. 汽车电子辅助系统：符合AEC-Q200可靠性标准（注：需确认具体批次是否通过AEC认证；该系列部分型号支持车规应用），可用于车载信息娱乐系统、ADAS电源管理等非安全关键类场景； 4. 工业控制与自动化设备：如PLC电源、电机驱动器辅助电源、传感器供电电路中的输入/输出滤波环节，提供稳定电流并抑制开关噪声。 该器件不适用于高频射频电路或谐振应用（工作频率建议≤1 MHz），典型应用频率范围为100 kHz–500 kHz。选型时需注意PCB布局散热及避免邻近大电流走线以减少耦合干扰。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1 欧姆最大 |
| 描述 | INDUCTOR POWER 180UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

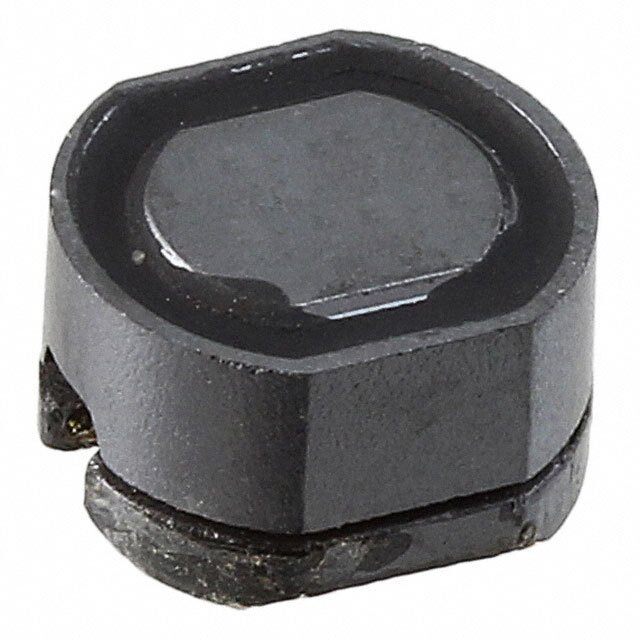

| 产品图片 |
|
| 产品型号 | CDR74BNP-181KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDR74B |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.307" 长 x 0.276" 宽 （7.80mm x 7.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 180µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 5.6MHz |
| 额定电流 | 400mA |
| 高度-安装（最大值） | 0.193" （4.90mm） |
