Datasheet下载- 型号： CDC586PAH
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDC586PAH由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDC586PAH价格参考。Texas InstrumentsCDC586PAH封装/规格：未分类， 暂无。您可以下载CDC586PAH参考资料、Datasheet数据手册功能说明书，资料中有CDC586PAH 详细功能的应用电路图电压和使用方法及教程。
CDC586PAH 是德州仪器（Texas Instruments）推出的一款高性能、低抖动时钟发生器（Clock Generator），属于时钟/定时类器件，内置PLL（锁相环）和频率合成功能。其典型应用场景包括： - 通信基础设施：用于基站、光模块（SFP+/QSFP）、路由器和交换机中，为SerDes、PHY、FPGA及ASIC提供多路低抖动参考时钟（支持100MHz、125MHz、156.25MHz等常用速率），满足IEEE 802.3、SONET/SDH等标准的抖动要求。 - 数据中心与服务器：为高速串行接口（如PCIe Gen3/Gen4、SATA、USB 3.x）提供同步时钟源，支持可编程输出频率和相位调整，便于系统时钟树设计与同步。 - 工业与医疗成像设备：在高精度数据采集系统（如ADC/DAC时钟）、数字X光、超声设备中，提供稳定、低相位噪声的多频点时钟，保障采样时序精度。 - 测试测量仪器：作为任意波形发生器（AWG）、示波器或逻辑分析仪的内部时钟引擎，支持灵活频率配置与低本底抖动（典型RMS抖动＜1 ps），提升信号完整性与测量分辨率。 该器件采用TSSOP-24封装（PAH后缀），工作温度范围为–40°C 至 +85°C，支持I²C可编程配置，适用于对时钟精度、灵活性和可靠性要求较高的中高端嵌入式与通信系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC 3.3V PLL CLOCK DRIVER 52-TQFP时钟驱动器及分配 3.3V PLL Clock Dr |
| 产品分类 | 时钟/计时 - 时钟发生器，PLL，频率合成器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

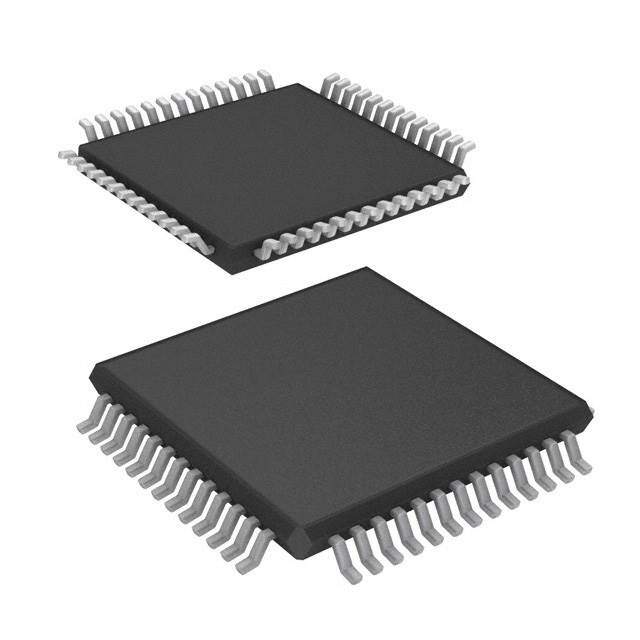

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 时钟和计时器IC,时钟驱动器及分配,Texas Instruments CDC586PAH- |
| 数据手册 | |
| 产品型号 | CDC586PAH |
| PLL | 带旁路 |
| 产品目录页面 | |
| 产品种类 | 时钟驱动器及分配 |
| 供应商器件封装 | 52-TQFP（10x10） |
| 其它名称 | 296-6709-5 |
| 分频器/倍频器 | 是/是 |
| 包装 | 托盘 |
| 单位重量 | 258.300 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 52-TQFP |
| 封装/箱体 | TQFP-52 |
| 工作温度 | 0°C ~ 70°C |
| 工厂包装数量 | 160 |
| 差分-输入:输出 | 无/无 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 标准包装 | 160 |
| 比率-输入:输出 | 1:12 |
| 电压-电源 | 3 V ~ 3.6 V |
| 电源电压-最大 | 3.6 V |
| 电源电压-最小 | 3 V |
| 电路数 | 1 |
| 类型 | PLL 时钟驱动器 |
| 系列 | CDC586 |
| 输入 | LVTTL |
| 输出 | LVTTL |
| 频率-最大值 | 100MHz |
