Datasheet下载- 型号： CDBV3-40S-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBV3-40S-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBV3-40S-G价格参考。COMCHIP TECHNOLOGYCDBV3-40S-G封装/规格：未分类， 暂无。您可以下载CDBV3-40S-G参考资料、Datasheet数据手册功能说明书，资料中有CDBV3-40S-G 详细功能的应用电路图电压和使用方法及教程。

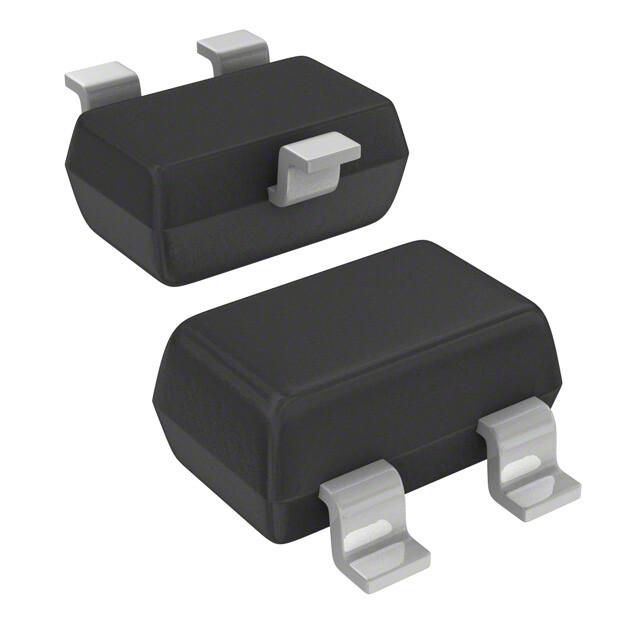

CDBV3-40S-G 是 Comchip Technology 推出的一款双共阴极肖特基势垒整流器阵列（SMD 封装，SOT-23-3），具有低正向压降（典型值约 0.45 V @ 30 mA）、快速开关特性（反向恢复时间极短，<10 ns）及 40 V 反向重复峰值电压（VRRM）和 300 mA 平均整流输出电流（IO）。 其典型应用场景包括： 1. 便携式电子设备电源管理：如蓝牙耳机、TWS 耳机、智能手环等小型电池供电系统中，用于高效 DC-DC 转换器的同步整流或续流路径，降低功耗、提升能效； 2. 低压直流供电整流与防反接保护：在 USB 供电（5 V）、LDO 前级或电池充电电路中，利用其低 VF 特性实现低损耗整流或电源路径隔离； 3. 信号/电源轨切换与 OR-ing 应用：双二极管结构支持冗余电源自动切换（如主备电池或双 USB 输入），避免反向电流倒灌； 4. 高频开关电源次级侧整流：适用于小功率 AC-DC 适配器、LED 驱动器等对效率与尺寸敏感的场合； 5. ESD 敏感电路保护辅助路径：虽非专用 TVS，但可配合其他器件构成低成本钳位/泄放回路（需结合具体设计验证）。 该器件采用无铅环保封装（RoHS 合规），适合高密度贴片生产，广泛应用于消费电子、物联网终端及工业控制模块等对体积、效率与可靠性有综合要求的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40V 200MA SOT323 |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Comchip Technology |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDBV3-40S-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1V @ 40mA |
| 不同 Vr时的电流-反向漏电流 | 200nA @ 30V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对串联 |
| 供应商器件封装 | SOT-323 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 5ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io)（每二极管） | 200mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
