Datasheet下载- 型号： CDBMT150-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBMT150-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBMT150-HF价格参考。COMCHIP TECHNOLOGYCDBMT150-HF封装/规格：未分类， 暂无。您可以下载CDBMT150-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBMT150-HF 详细功能的应用电路图电压和使用方法及教程。
CDBMT150-HF 是 Comchip Technology 推出的一款表面贴装（SOD-123FL 封装）肖特基势垒整流二极管，额定正向电流 1.5A，反向耐压 50V，具备低正向压降（典型值约 0.55V @ 1.5A）、快速开关特性及高效率特点。其主要应用场景包括： 1. 低压直流电源整流：广泛用于 USB 充电器、AC/DC 适配器、PoE（以太网供电）设备等次级侧同步整流或输出整流环节，提升转换效率； 2. DC-DC 转换器：在 Buck、Boost 等拓扑中用作续流二极管或整流元件，尤其适用于 3.3V/5V/12V 输入/输出的便携式电子设备（如路由器、机顶盒、安防摄像头）； 3. 电池供电系统：用于反向电压保护、电源路径管理（如 USB 双电源切换）、锂电池充电电路中的防倒灌保护； 4. 工业与消费类电子产品：如 LED 驱动电源、智能电表、小功率电机驱动板、IoT 模块等对空间和能效敏感的应用。 该器件符合 RoHS 标准，工作结温范围 -65℃~+150℃，具备良好热稳定性和可靠性，适合高密度 PCB 布局。注意其 50V 反压等级不适用于高压交流整流，应避免在反向瞬态过压超限环境中单独使用（建议配合 TVS 或 RC 吸收电路）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 50V 1A SOD123H |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

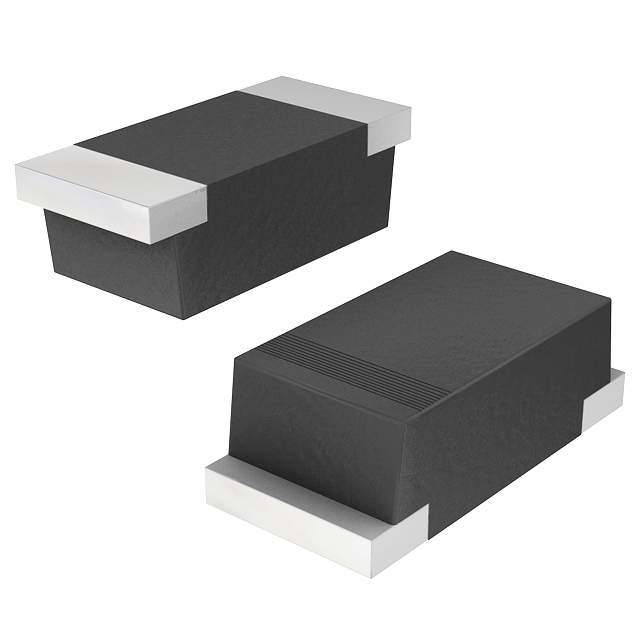

| 产品图片 |
|
| 产品型号 | CDBMT150-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 700mV @ 1A |
| 不同 Vr、F时的电容 | 120pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 50V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-123H |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123H |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
