Datasheet下载- 型号： CDBMT120-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBMT120-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBMT120-HF价格参考。COMCHIP TECHNOLOGYCDBMT120-HF封装/规格：未分类， 暂无。您可以下载CDBMT120-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBMT120-HF 详细功能的应用电路图电压和使用方法及教程。
CDBMT120-HF 是 Comchip Technology 推出的一款表面贴装（SOD-123FL 封装）肖特基势垒整流二极管，额定电压 20V，平均整流电流 1A，正向压降低（典型值约 0.45V @ 1A），反向恢复时间极短（≈0ns），具有低功耗、高效率和快速开关特性。 其典型应用场景包括： ✅ 低压直流电源整流：广泛用于 USB 供电设备、便携式电子（如蓝牙耳机、智能手表、TWS 充电仓）的次级侧整流； ✅ DC-DC 转换器续流二极管：在降压（Buck）、升压（Boost）等拓扑中作为高效续流路径，提升转换效率并减少发热； ✅ 电池供电系统保护与管理：用于防反接电路、电池充放电路径隔离（如单节锂离子/聚合物电池应用）； ✅ LED 驱动与背光电路：在小型 LED 灯条、LCD 背光驱动中实现低损耗整流与电流导向； ✅ 通信与 IoT 模块电源前端：适用于 ESP32、nRF52、LoRa 等低功耗微控制器模组的板载电源设计，满足空间紧凑与能效严苛要求。 该器件具备无铅（RoHS）、卤素免费、AEC-Q200 可选（需确认具体批次）等特性，适合消费电子、工业控制及汽车电子（非安全关键部位）等对可靠性与小型化有要求的应用。需注意其 20V 反向耐压限制，不适用于高压输入场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 20V 1A SOD123H |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

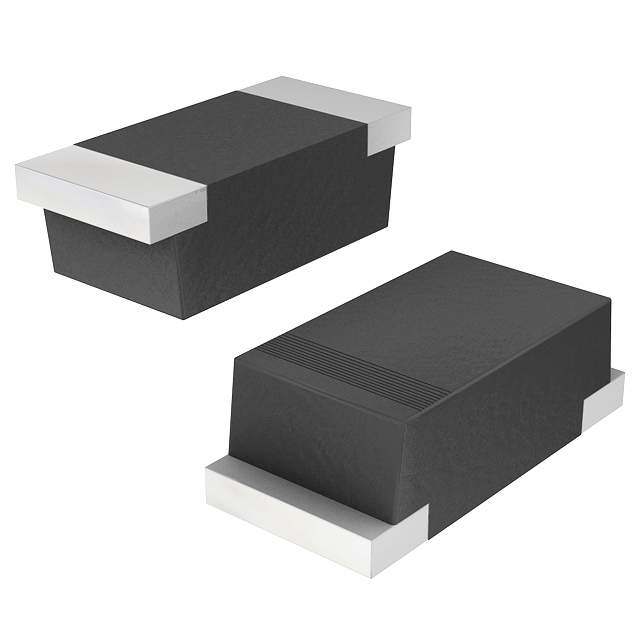

| 产品图片 |
|
| 产品型号 | CDBMT120-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 500mV @ 1A |
| 不同 Vr、F时的电容 | 120pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 20V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-123H |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123H |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 20V |
| 电流-平均整流(Io) | 1A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
