Datasheet下载- 型号： CDBER43
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBER43由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBER43价格参考。COMCHIP TECHNOLOGYCDBER43封装/规格：未分类， 暂无。您可以下载CDBER43参考资料、Datasheet数据手册功能说明书，资料中有CDBER43 详细功能的应用电路图电压和使用方法及教程。
CDBER43 是 Comchip Technology 推出的一款肖特基势垒整流二极管（Schottky Barrier Rectifier），采用 SOD-123 表面贴装封装，具有低正向压降（典型值约 0.45V @ 3A）、快速开关特性及高效率特点。其额定参数为：最大平均整流电流 3A，反向重复峰值电压 40V，适用于低压、大电流、高频率整流场景。 典型应用场景包括： 1. 开关电源（SMPS）次级整流：在 DC-DC 降压转换器（如 Buck 拓扑）中作为同步整流替代或辅助整流器件，提升转换效率； 2. USB 充电电路与便携式设备电源管理：用于 5V 输入/输出路径的防反接保护、电源路径选择或负载开关后的整流隔离； 3. LED 驱动电源：在恒流驱动电路中实现高效续流或输入整流； 4. 汽车电子辅助系统：如车载 USB 充电模块、仪表盘电源、LED 照明控制单元等，满足 AEC-Q200 基础可靠性要求（需确认具体批次是否通过认证）； 5. 工业控制板与嵌入式系统板载电源：为 FPGA、MCU、传感器供电的 LDO 前置整流或 DC/DC 输入整流环节。 注意：因其 VRRM 仅 40V，不适用于高压交流整流（如市电整流），主要面向低压直流供电系统。设计时需关注热管理（PCB 铜箔散热）及反向漏电流（高温下略高）对系统待机功耗的影响。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30V 0.2A 0503 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

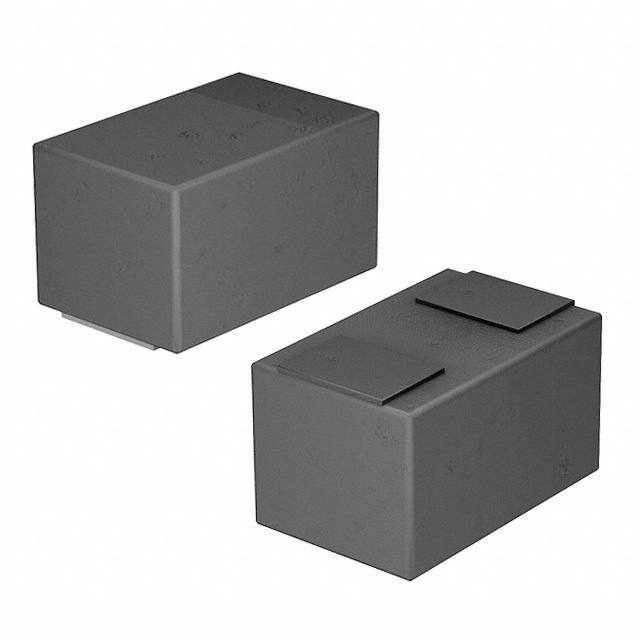

| 产品图片 |
|
| 产品型号 | CDBER43 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1V @ 200mA |
| 不同 Vr、F时的电容 | 10pF @ 1V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500nA @ 25V |
| 二极管类型 | 肖特基 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19180 |
| 供应商器件封装 | 0503（1308 公制） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 5ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 0503（1308 公制） |
| 工作温度-结 | 125°C （最大） |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 30V |
| 电流-平均整流(Io) | 200mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
