Datasheet下载- 型号： CDBER40
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBER40由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBER40价格参考。COMCHIP TECHNOLOGYCDBER40封装/规格：未分类， 暂无。您可以下载CDBER40参考资料、Datasheet数据手册功能说明书，资料中有CDBER40 详细功能的应用电路图电压和使用方法及教程。
CDBER40 是 Comchip Technology 推出的一款表面贴装（SMD）肖特基势垒整流二极管，采用 SOD-123 封装，具有低正向压降（典型值约 0.45V @ 1A）、快速开关特性（反向恢复时间极短，<5ns）和 40V 反向重复峰值电压（VRRM）、1A 平均整流电流（IO）的电气参数。 其主要应用场景包括： 1. 低压直流电源整流：广泛用于 USB 供电设备、便携式电子（如蓝牙耳机、智能手环、TWS 充电仓）的次级侧整流，提升转换效率； 2. DC-DC 转换器续流二极管：在同步或非同步降压（Buck）电路中作为续流路径，降低功耗与温升； 3. 极性保护电路：利用其单向导通特性，防止电池反接或输入电源极性接反损坏后级IC； 4. LED 驱动与小功率适配器：适用于恒流驱动模块或墙插式AC-DC适配器的输出整流环节； 5. 通信与IoT设备电源管理：因体积小（SOD-123）、热性能优，适合空间受限的Wi-Fi模组、传感器节点等嵌入式系统。 该器件无反向恢复电荷问题，EMI干扰小，配合低ESR电容可优化动态响应。不适用于高压或大电流工况（如>40V输入或持续>1A负载），亦不可替代快恢复/超快恢复二极管用于高频PFC等高dv/dt场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 40V 0.2A 0503肖特基二极管与整流器 DFN 200mA 40V Sm. Sgnl. Schottky |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Comchip Technology |
| 产品手册 | |

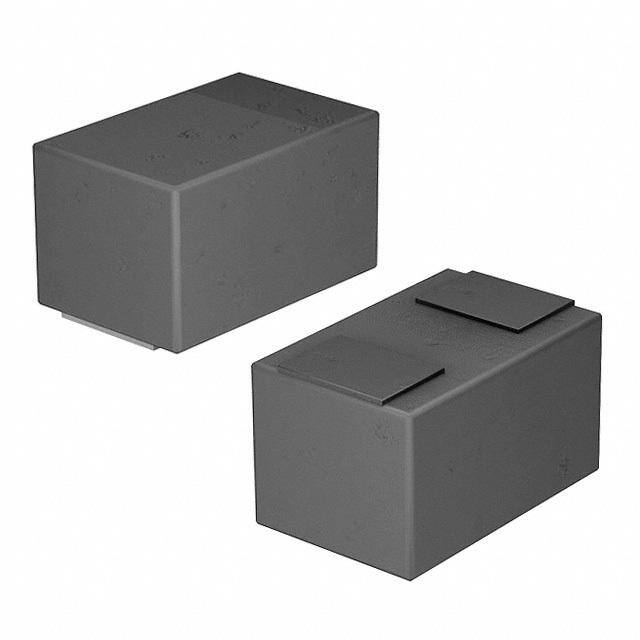

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Comchip Technology CDBER40- |
| 数据手册 | |
| 产品型号 | CDBER40 |
| RoHS指令信息 | |
| 不同If时的电压-正向(Vf) | 1V @ 40mA |
| 不同 Vr、F时的电容 | 5pF @ 0V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 200nA @ 30V |
| 二极管类型 | 肖特基 |
| 产品 | Schottky Diodes |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19180 |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | 0503（1308 公制） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 5ns |
| 商标 | Comchip Technology |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 0503（1308 公制） |
| 封装/箱体 | 0503 |
| 峰值反向电压 | 40 V |
| 工作温度-结 | 125°C （最大） |
| 工厂包装数量 | 4000 |
| 恢复时间 | 5 ns |
| 技术 | Silicon |
| 最大功率耗散 | 150 mW |
| 最大反向漏泄电流 | 0.2 uA |
| 最大浪涌电流 | 600 mA |
| 标准包装 | 5,000 |
| 正向电压下降 | 0.38 V |
| 正向连续电流 | 200 mA |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io) | 200mA |
| 系列 | CDBER40 |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
