Datasheet下载- 型号： CD74HCT563E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HCT563E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HCT563E价格参考。Texas InstrumentsCD74HCT563E封装/规格：未分类， 暂无。您可以下载CD74HCT563E参考资料、Datasheet数据手册功能说明书，资料中有CD74HCT563E 详细功能的应用电路图电压和使用方法及教程。
CD74HCT563E 是德州仪器（Texas Instruments）推出的高速CMOS八路透明锁存器（带三态输出），具有高噪声容限、TTL兼容输入电平及低功耗特性。其典型应用场景包括： 1. 数据缓冲与暂存：在微控制器、DSP或FPGA系统中，用于暂存并行数据（如8位地址/数据总线），实现时序隔离或跨时钟域同步。 2. 总线驱动与隔离：利用其三态输出（OE控制），可作为双向总线收发器的配套锁存器，在共享数据总线上实现多器件分时访问，避免总线冲突。 3. LED/LCD段码驱动接口：在显示控制系统中，锁存来自MCU的段码或位选信号，稳定驱动数码管或点阵LED，提升显示稳定性。 4. 工业I/O扩展：配合并行接口芯片（如8255）使用，扩展PLC或工控模块的输入/输出能力，实现对开关量、传感器信号的采集与锁存。 5. 测试与测量设备：在逻辑分析仪、数字示波器等设备中，用于捕获并保持瞬态数字信号，便于后续处理与显示。 该器件工作电压为4.5V–5.5V，支持-55°C至+125°C宽温范围，适用于工业控制、汽车电子（非安全关键系统）、通信设备及消费类电子等场景。需注意其为“透明锁存器”（LE高电平时输出随输入变化，LE低电平时锁存当前值），设计时应确保锁存使能信号与时序匹配，避免毛刺导致误锁存。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC LATCH LOG OCTAL INV 3ST 20DIP闭锁 Octal Transparent |
| 产品分类 | 逻辑 - 锁销集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

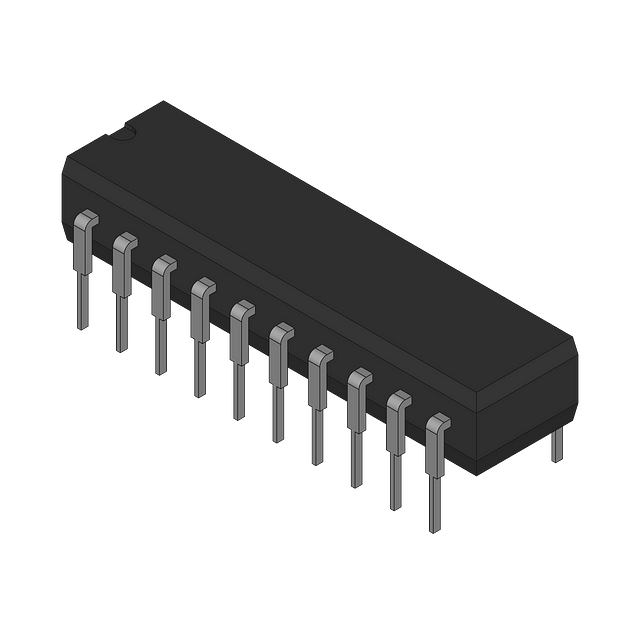

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,闭锁,Texas Instruments CD74HCT563E74HCT |
| 数据手册 | |
| 产品型号 | CD74HCT563E |
| PCN设计/规格 | |
| 产品种类 | 闭锁 |
| 传播延迟时间 | 30 ns at 4.5 V |
| 低电平输出电流 | 32 mA |
| 供应商器件封装 | 20-PDIP |
| 其它名称 | 296-33161-5 |
| 包装 | 管件 |
| 单位重量 | 1.199 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-20 |
| 工作温度 | -55°C ~ 125°C |
| 工厂包装数量 | 20 |
| 延迟时间-传播 | 12ns |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 极性 | Inverting |
| 标准包装 | 20 |
| 独立电路 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 6mA，6mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路 | 8:8 |
| 电路数量 | 8 Circuit |
| 系列 | CD74HCT563 |
| 输入线路数量 | 8 Line |
| 输出类型 | 三态 |
| 输出线路数量 | 3 Line |
| 逻辑类型 | Transparent Latch |
| 逻辑系列 | 74HCT |
| 高电平输出电流 | - 6 mA |
