Datasheet下载- 型号： CD74HC93E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HC93E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HC93E价格参考。Texas InstrumentsCD74HC93E封装/规格：未分类， 暂无。您可以下载CD74HC93E参考资料、Datasheet数据手册功能说明书，资料中有CD74HC93E 详细功能的应用电路图电压和使用方法及教程。
CD74HC93E 是德州仪器（Texas Instruments）推出的高速CMOS双二进制计数器（含独立时钟的2位+2位异步级联结构），属逻辑-计数器/分频器类器件。其典型应用场景包括： 1. 数字时钟与定时控制：作为分频器将高频基准时钟（如1MHz）逐级分频，生成秒、分等低频时序信号，适用于简易数字钟、定时器或周期性触发电路。 2. 频率合成与分频：可配置为 ÷2、÷4、÷8 或 ÷16 分频器，常用于微控制器外设时钟预分频、LED闪烁控制、步进电机脉冲细分等低功耗嵌入式系统。 3. 状态机与序列发生：利用异步清零（MR）和级联特性，构建4位二进制序列发生器或有限状态计数序列（如0→1→2→…→15循环），适用于简单协议编码或测试信号生成。 4. 工业控制与传感器接口：配合光电编码器或脉冲传感器，对输入脉冲进行计数或分频，实现转速测量、位置反馈或流量计量中的信号调理。 5. 教育与实验开发：因引脚清晰、功能直观、工作电压宽（2V–6V）、抗干扰强，广泛用于数字电路教学实验（如计数器设计、异步时序分析）及快速原型验证。 注意：CD74HC93E为异步计数器，存在固有竞争冒险与时序延迟，不适用于高速同步系统；高精度应用需配合去抖与同步处理。其封装（DIP-14）亦便于面包板搭建与传统PCB设计。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC COUNTER 4-BIT BIN RIP 14-DIP计数器 IC Hi-Spd CMOS Logic 4-Bit Bnry Rpl Cntr |
| 产品分类 | 逻辑 -计数器，除法器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

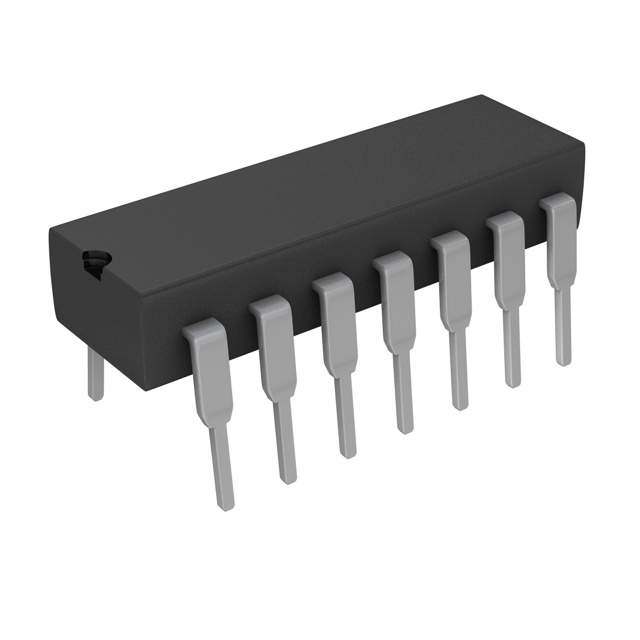

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 计数器 IC,Texas Instruments CD74HC93E74HC |
| 数据手册 | |
| 产品型号 | CD74HC93E |
| PCN设计/规格 | |
| 产品种类 | 计数器 IC |
| 位数 | 4 bit |
| 供应商器件封装 | 14-PDIP |
| 元件数 | 1 |
| 其它名称 | 296-33124-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 复位 | 异步 |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 定时 | - |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工作电源电压 | 2 V to 6 V |
| 工厂包装数量 | 25 |
| 方向 | 上 |
| 标准包装 | 25 |
| 每元件位数 | 4 |
| 电压-电源 | 2 V ~ 6 V |
| 系列 | CD74HC93 |
| 触发器类型 | 负边沿 |
| 计数器类型 | Binary |
| 计数速率 | 35MHz |
| 计数顺序 | Up |
| 逻辑类型 | 二进制计数器 |
| 逻辑系列 | HC |
