Datasheet下载- 型号： CD54NP-121KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD54NP-121KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD54NP-121KC价格参考。SumidaCD54NP-121KC封装/规格：未分类， 暂无。您可以下载CD54NP-121KC参考资料、Datasheet数据手册功能说明书，资料中有CD54NP-121KC 详细功能的应用电路图电压和使用方法及教程。
CD54NP-121KC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为120 µH（121表示12×10¹ = 120 µH），容差±10%（K），额定电流典型值约380 mA，具有屏蔽结构、低直流电阻（DCR）及良好抗饱和特性。 其典型应用场景包括： ✅ DC-DC 电源转换电路：广泛用于降压（Buck）或升压（Boost）转换器的输出滤波与储能环节，如工业电源模块、通信设备供电单元； ✅ 负载点（POL）电源：为FPGA、ASIC、微处理器等数字芯片提供稳定、低纹波的中间电压（如3.3 V、5 V、12 V轨）； ✅ LED 驱动电源：在恒流驱动拓扑中用作储能与平滑电感，提升效率与EMI性能； ✅ 汽车电子辅助系统：适用于符合AEC-Q200基础要求的非安全关键场景（如车载信息娱乐、照明控制等，需结合具体认证状态确认）； ✅ 工业自动化设备：如PLC电源、传感器供电模块、电机驱动辅助电源等对可靠性与温升有要求的场合。 该器件采用铁氧体磁芯与环氧树脂封装，具备良好的热稳定性与抗干扰能力，适用于-40°C 至 +125°C 工作温度范围。需注意：实际选型应结合电路开关频率、峰值电流、温升限值及EMI要求进行验证，并参考Sumida官方规格书确认最新合规性（如RoHS、REACH）及是否通过AEC-Q200认证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 930 毫欧最大 |
| 描述 | INDUCTOR 120UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

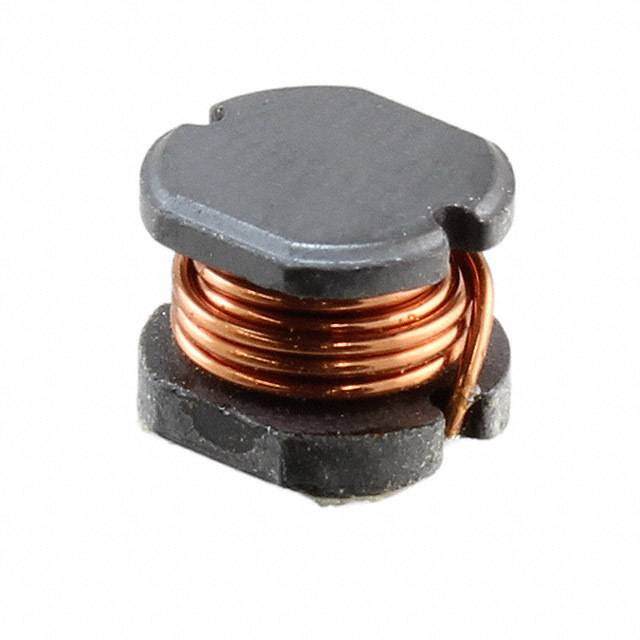

| 产品图片 |
|
| 产品型号 | CD54NP-121KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD54 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.228" 长 x 0.205" 宽 （5.80mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 120µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 480mA |
| 高度-安装（最大值） | 0.191" （4.85mm） |
