Datasheet下载- 型号： CD43NP-180MC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD43NP-180MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD43NP-180MC价格参考。SumidaCD43NP-180MC封装/规格：未分类， 暂无。您可以下载CD43NP-180MC参考资料、Datasheet数据手册功能说明书，资料中有CD43NP-180MC 详细功能的应用电路图电压和使用方法及教程。
CD43NP-180MC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为18 µH（±20%），额定电流达1.8 A（饱和电流约2.2 A），直流电阻低（典型值约120 mΩ），采用屏蔽式CD43系列铁氧体磁芯结构，具备良好的抗电磁干扰（EMI）性能和高可靠性。 其典型应用场景包括： ✅ 开关电源（DC-DC）中的输出滤波与储能，如降压（Buck）转换器，用于服务器、通信设备及工业电源模块； ✅ 为FPGA、ASIC、DSP等高性能数字芯片的供电网络（PDN）提供稳定电流，抑制电压纹波与瞬态噪声； ✅ 在LED驱动电源、车载信息娱乐系统（IVI）及车载DC-DC变换器中，满足AEC-Q200基础可靠性要求（注：该型号非车规级，但常用于非安全关键车载辅助电路）； ✅ 工业自动化设备、网络路由器、PoE供电设备等对尺寸、温升与效率有较高要求的中功率电子系统。 该器件采用表面贴装（SMD）封装（11.5×10.0×4.0 mm），兼容自动贴片工艺，适用于高密度PCB布局。需注意其非车规认证，不建议用于ADAS或动力系统等功能安全等级严苛场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 338 毫欧最大 |
| 描述 | INDUCTOR POWER 18UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

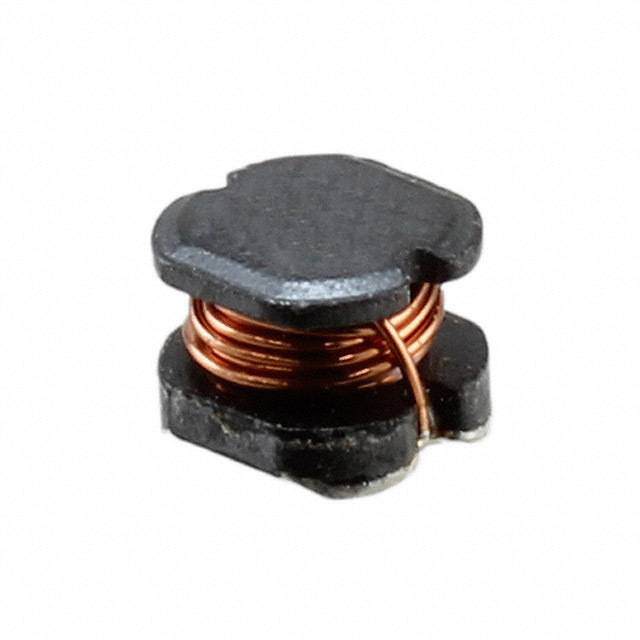

| 产品图片 |
|
| 产品型号 | CD43NP-180MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD43 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.177" 长 x 0.157" 宽 （4.50mm x 4.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 18µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | - |
| 额定电流 | 740mA |
| 高度-安装（最大值） | 0.138"（3.50mm） |
