Datasheet下载- 型号： CD214C-R350
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-R350由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-R350价格参考。BournsCD214C-R350封装/规格：未分类， 暂无。您可以下载CD214C-R350参考资料、Datasheet数据手册功能说明书，资料中有CD214C-R350 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD214C-R350 是一款表面贴装（SMD）肖特基势垒整流二极管，采用 DO-214AC（SMA）封装，额定反向电压为35V，平均整流电流为1A，正向压降低（典型值约0.45V @ 1A），具有快速开关特性与低功耗优势。 其主要应用场景包括： - 低压直流电源整流：广泛用于5V/12V等低电压输入的AC-DC适配器、USB充电器及DC-DC转换器的次级侧整流； - 续流/箝位保护：在开关电源（如Buck、Boost拓扑）、LED驱动器或继电器驱动电路中，用作电感续流二极管，抑制关断时的反向电动势； - 电池供电设备：因低VF和高效率，适用于便携式设备（如蓝牙耳机、智能手表、IoT传感器节点）的电源管理模块，延长电池续航； - 反极性保护：串联于电源输入端，防止电池或外部电源反接导致后级电路损坏； - 高频小功率整流：适用于工作频率达数百kHz的开关电源，替代传统快恢复二极管以提升效率。 该器件符合AEC-Q200标准（部分批次），亦可用于汽车电子中的非安全关键子系统（如车载信息娱乐、车身控制模块）。其SMA封装便于自动化贴片生产，适合高密度PCB设计。注意：不适用于高压或大电流场景（如>35V反压或持续>1A负载），需结合散热与瞬态浪涌要求合理选型。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 50V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

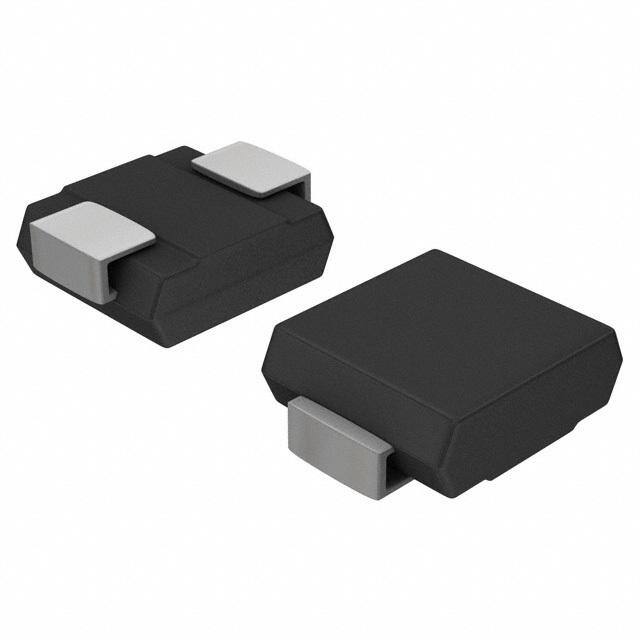

| 产品图片 |
|
| 产品型号 | CD214C-R350 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 700mV @ 3A |
| 不同 Vr、F时的电容 | 250pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMC （DO-214AB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 3A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
