Datasheet下载- 型号： CD214C-B360LF
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-B360LF由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-B360LF价格参考。BournsCD214C-B360LF封装/规格：未分类， 暂无。您可以下载CD214C-B360LF参考资料、Datasheet数据手册功能说明书，资料中有CD214C-B360LF 详细功能的应用电路图电压和使用方法及教程。

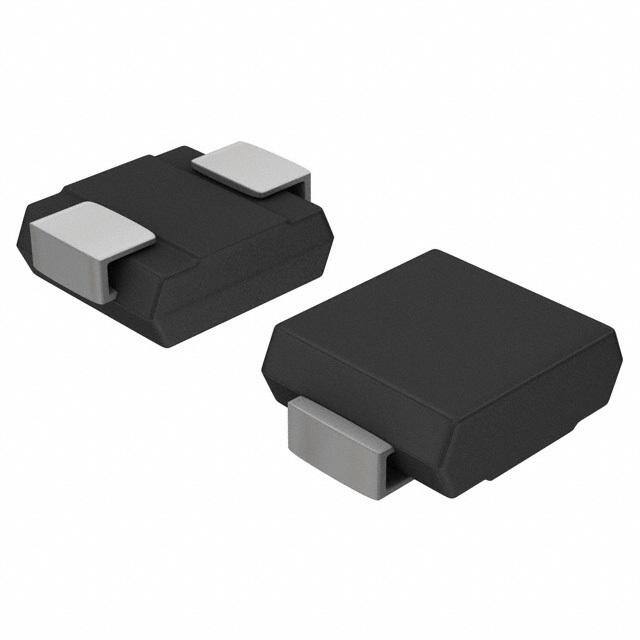

Bourns Inc. 的 CD214C-B360LF 是一款表面贴装（SMD）肖特基势垒整流二极管，采用 DO-214AB（SMC）封装，额定反向电压为60 V，平均整流电流为3 A，正向压降低（典型值约0.52 V @ 3 A），具有快速开关、低功耗和高效率特点。 其主要应用场景包括： - 开关电源（SMPS）次级整流：广泛用于AC-DC适配器、LED驱动电源、PC电源模块等，利用其低压降提升转换效率并减少热损耗； - DC-DC变换器：在降压（Buck）、同步整流等拓扑中作续流或整流元件，尤其适用于12 V/24 V输入系统； - 电池供电设备的反向极性保护与防倒灌电路：如便携式仪器、工业控制器、IoT终端，借助其低VF降低压降损失，延长电池续航； - 通信设备与网络电源：用于PoE（以太网供电）受电端（PD）的整流及过压保护前端； - 汽车电子辅助电源：符合AEC-Q200可靠性标准（注：CD214C-B360LF为工业级，非车规；若用于车载需确认具体批次认证），常见于车载充电器、信息娱乐系统电源部分。 该器件强调高浪涌电流耐受能力（IFSM达80 A）和良好热性能，适合紧凑型、高密度PCB布局。不适用于高压或高频射频整流场景，亦非TVS或稳压用途。选型时需注意散热设计及PCB铜箔面积以保障长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 60V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD214C-B360LF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 700mV @ 3A |
| 不同 Vr、F时的电容 | 250pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 60V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | * |
| 包装 | * |
| 反向恢复时间(trr) | - |
| 安装类型 | * |
| 封装/外壳 | * |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io) | 3A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
