Datasheet下载- 型号： CD214C-B320LF
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214C-B320LF由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214C-B320LF价格参考。BournsCD214C-B320LF封装/规格：未分类， 暂无。您可以下载CD214C-B320LF参考资料、Datasheet数据手册功能说明书，资料中有CD214C-B320LF 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD214C-B320LF 是一款表面贴装（SMD）肖特基势垒整流二极管，采用 DO-214AB（SMC）封装，额定反向电压为20V，平均整流电流为3A，正向压降低（典型值约0.45V @ 3A），具有快速开关特性和低功耗优势。 其典型应用场景包括： - 低压直流电源整流：广泛用于5V/3.3V等低电压输入的AC-DC适配器、USB供电设备及嵌入式电源模块中，作为次级同步整流或输出整流元件； - DC-DC转换器：在降压（Buck）、升压（Boost）等拓扑中用作续流二极管或整流管，提升转换效率（尤其在高频率、小体积设计中）； - 电池供电系统：如便携式仪器、IoT终端、无线传感器节点等，利用其低压降特性减少发热、延长电池续航； - 反极性保护电路：串联于电源输入端，防止因电池或电源反接导致后级电路损坏； - LED驱动与汽车电子：适用于车载USB充电口、LED照明驱动等对能效和热性能有要求的12V系统（需注意其20V VRRM需留足余量）。 该器件符合AEC-Q200可靠性标准（部分批次），具备良好ESD防护能力（HBM ≥8kV），适合工业及汽车后装市场。其SMT封装便于自动化生产，适用于紧凑型PCB布局。 （注：实际应用中需确保散热设计合理，避免持续满载高温工作。）
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 20V 3A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

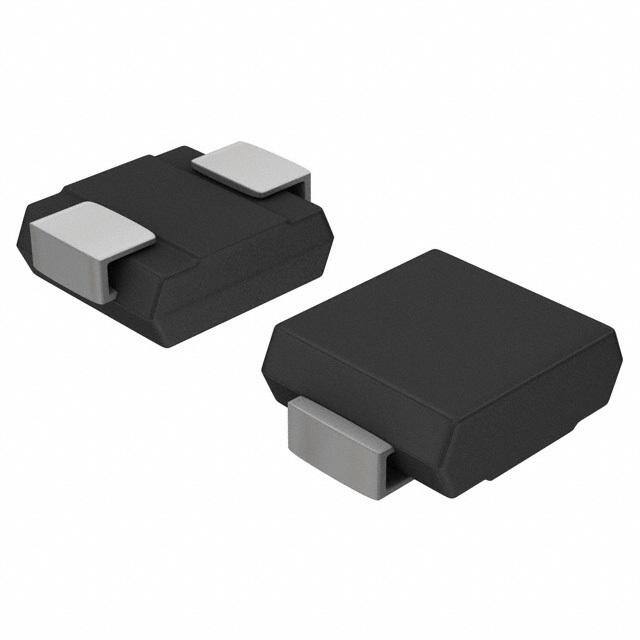

| 产品图片 |
|
| 产品型号 | CD214C-B320LF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 500mV @ 3A |
| 不同 Vr、F时的电容 | 250pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 20V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SMC （DO-214AB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 20V |
| 电流-平均整流(Io) | 3A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
