Datasheet下载- 型号： CD214B-F2600
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD214B-F2600由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD214B-F2600价格参考。BournsCD214B-F2600封装/规格：未分类， 暂无。您可以下载CD214B-F2600参考资料、Datasheet数据手册功能说明书，资料中有CD214B-F2600 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD214B-F2600 是一款表面贴装（SMA/DO-214AC 封装）、额定电压 2600V（VRRM）、平均整流电流 2A 的单相硅整流二极管。其高耐压、中等电流及紧凑封装特性，使其适用于中高压、中小功率的交流转直流（AC-DC）整流场景。 典型应用场景包括： 1. 工业电源与开关电源（SMPS）次级整流或辅助电源整流——在输入为宽范围交流（如110–277V AC）且需高隔离耐压的场合，用作桥式整流器中的单臂或备用整流单元； 2. LED驱动电源——用于非隔离型或高隔离要求的LED恒压/恒流驱动电路中，实现高压交流输入的初级整流； 3. 家电与白色家电控制板——如空调、洗衣机的主控电源模块，为MCU、继电器、光耦等提供隔离可靠的低压直流供电； 4. 电表与智能计量设备——在需要长期稳定、抗浪涌（具备一定雪崩耐量）的工频整流环节中，保障电源可靠性； 5. 电机驱动与电源适配器的输入整流级——尤其适用于空间受限但需满足UL/IEC安规爬电距离要求的设计（SMA封装配合PCB布局可满足加强绝缘需求）。 该器件工作结温范围宽（–65°C 至 +175°C），具备良好热稳定性与抗浪涌能力（IFSM达50A），适合工业环境下的连续运行。需注意：实际应用中应合理设计散热（如铜箔面积）、匹配输入浪涌抑制（如NTC/压敏电阻）并留足电压裕量（建议工作峰值电压 ≤ 80% VRRM）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 600V 2A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

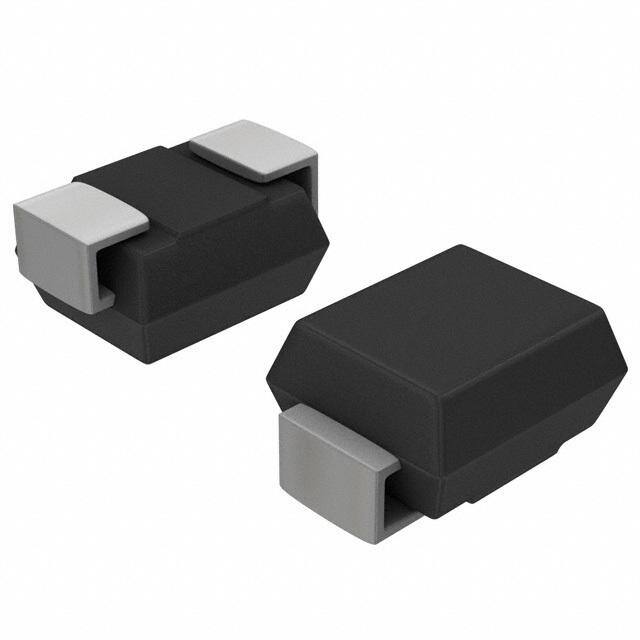

| 产品图片 |
|
| 产品型号 | CD214B-F2600 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 200pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 600V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 600V |
| 电流-平均整流(Io) | 2A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
