Datasheet下载- 型号： CD104NP-561KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-561KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-561KC价格参考。SumidaCD104NP-561KC封装/规格：未分类， 暂无。您可以下载CD104NP-561KC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-561KC 详细功能的应用电路图电压和使用方法及教程。
CD104NP-561KC 是 Sumida America Components Inc. 推出的一款固定电感器（功率电感），属于 CD 系列屏蔽型绕线电感，电感值为 560 µH（±10%，即“561”表示 56×10¹ = 560 µH，“K”为容差，“C”为额定电流等级），额定电流典型值约 230 mA（DC），直流电阻（DCR）较低，具备良好的直流偏置特性与抗电磁干扰能力。 其主要应用场景包括： ✅ DC-DC 电源转换器：常用于降压（Buck）或升压（Boost）拓扑中的储能与滤波电感，尤其适用于中低功率、空间受限的板载电源模块（如 FPGA、ASIC、微处理器供电）。 ✅ 工业控制与自动化设备：为PLC、传感器接口、电机驱动辅助电源等提供稳定、低纹波的直流输出。 ✅ 通信设备：在基站电源管理、光模块供电、网络交换机内部LDO前级滤波等场景中，抑制开关噪声、提升EMI性能。 ✅ 消费类电子：用于智能电表、安防摄像头、便携式医疗设备等对可靠性与温升有要求的嵌入式电源系统。 该器件采用铁氧体磁芯与全屏蔽结构（“NP”代表Non-Permeable shield，即复合磁屏蔽），有效降低漏磁与辐射干扰，适合高密度PCB布局；工作温度范围通常为 –40°C 至 +125°C（含自温升），符合工业级应用要求。需注意实际选型时应结合电路的峰值电流、纹波要求及热设计进行降额使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.904 欧姆最大 |
| 描述 | INDUCTOR POWER 560UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

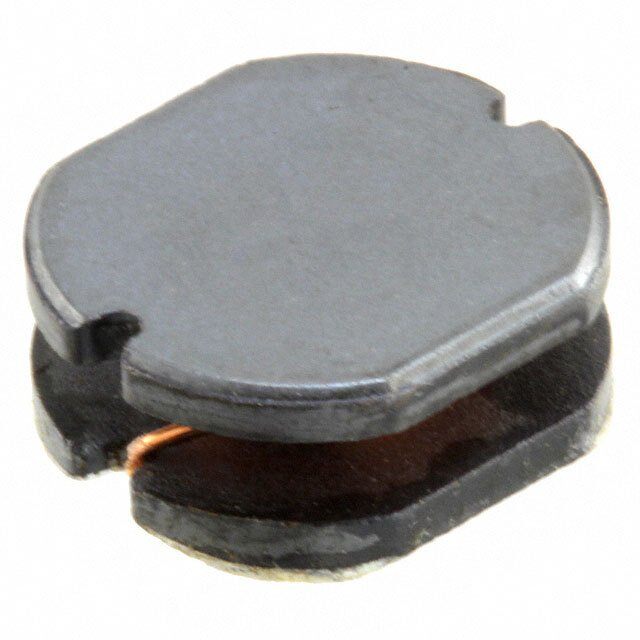

| 产品图片 | |
| 产品型号 | CD104NP-561KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 560µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 3.55MHz |
| 额定电流 | 320mA |
| 高度-安装（最大值） | 0.177"（4.50mm） |
