Datasheet下载- 型号： CD104NP-331KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-331KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-331KC价格参考。SumidaCD104NP-331KC封装/规格：未分类， 暂无。您可以下载CD104NP-331KC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-331KC 详细功能的应用电路图电压和使用方法及教程。

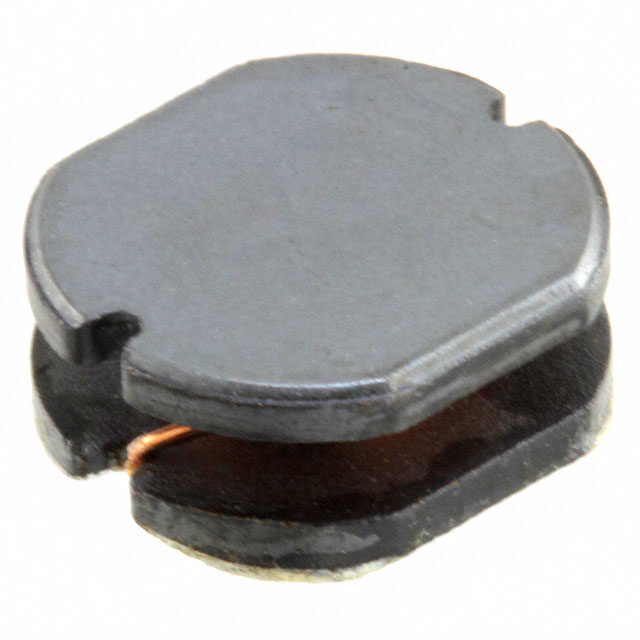

CD104NP-331KC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为330 µH（±10%），额定电流达360 mA，直流电阻低（典型值约2.2 Ω），采用屏蔽式CD104封装（10.2×10.2×4.5 mm），具备良好抗电磁干扰（EMI）性能和高饱和电流特性。 该器件主要应用于中小功率、空间受限的DC-DC电源转换场景，典型用途包括： ✅ 便携式电子设备的电源管理单元（PMU），如蓝牙耳机、可穿戴设备（智能手表、健康手环）中的LDO后级或BUCK电路滤波； ✅ 工业与医疗领域的低功耗嵌入式系统，如传感器节点、PLC模块、便携式诊断仪的板载DC-DC稳压器（如为MCU、RF芯片、ADC等提供3.3V/5V洁净供电）； ✅ 消费类IoT设备（如智能家居网关、无线摄像头）中用于输入/输出滤波，抑制开关噪声，提升EMC合规性； ✅ 电池供电设备（如烟雾报警器、电子锁）的升压/降压电路，利用其高电感量与良好温升特性保障长期稳定工作。 需注意：该型号不适用于大电流（>500 mA）或高频（>1 MHz）开关应用，设计时应留足裕量以避免磁芯饱和。综上，CD104NP-331KC 适用于对尺寸、效率与噪声敏感的中低功率、中低频（通常100 kHz–500 kHz）DC-DC变换场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.1 欧姆最大 |
| 描述 | INDUCTOR POWER 330UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD104NP-331KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 330µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 4.91MHz |
| 额定电流 | 420mA |
| 高度-安装（最大值） | 0.177"（4.50mm） |
