Datasheet下载- 型号： CD104NP-220MC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-220MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-220MC价格参考。SumidaCD104NP-220MC封装/规格：未分类， 暂无。您可以下载CD104NP-220MC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-220MC 详细功能的应用电路图电压和使用方法及教程。

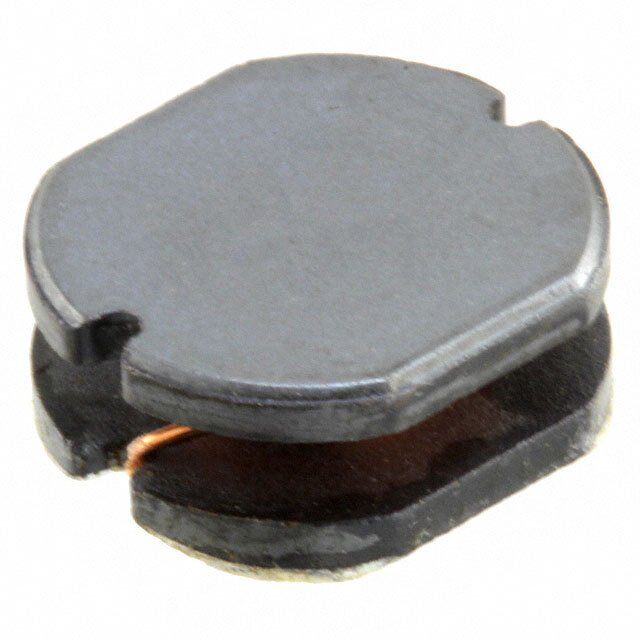

CD104NP-220MC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为22 µH（±20%），额定电流较高，具备低直流电阻（DCR）和良好的饱和特性。其典型应用场景包括： - DC-DC 电源转换器：广泛用于降压（Buck）、升压（Boost）及升降压（Buck-Boost）拓扑中，作为储能与滤波电感，配合控制器和MOSFET实现高效电压调节，常见于服务器电源、通信设备电源模块等。 - 工业与嵌入式电源系统：适用于PLC、工控主板、FPGA供电、ASIC核心电压（如1.2V/1.8V/3.3V）的POL（Point-of-Load）转换，提供稳定、低纹波的输出。 - 汽车电子辅助系统：满足AEC-Q200基础可靠性要求（需确认具体批次认证），可用于车载信息娱乐系统、ADAS摄像头供电、车身控制模块等非安全关键类12V→低压DC-DC变换。 - 消费类电子：如高端路由器、NAS设备、游戏主机内部多路电源管理，支持高效率与紧凑布局（CD104系列采用屏蔽磁芯，EMI抑制性能好）。 该器件工作温度范围通常为–40°C 至 +125°C（含温升），适合空间受限且对热性能与抗干扰有要求的中高功率应用（典型饱和电流约1.8A，温升电流约1.5A）。注意实际选型需结合电路开关频率、纹波电流及散热条件进行验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 88 毫欧最大 |
| 描述 | INDUCTOR POWER 22UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD104NP-220MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 22µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 20MHz |
| 额定电流 | 1.6A |
| 高度-安装（最大值） | 0.177"（4.50mm） |
