产品简介：
ICGOO电子元器件商城为您提供CBC2518T2R2M由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CBC2518T2R2M价格参考。TAIYO YUDEN-XENTEKCBC2518T2R2M封装/规格：未分类， 暂无。您可以下载CBC2518T2R2M参考资料、Datasheet数据手册功能说明书，资料中有CBC2518T2R2M 详细功能的应用电路图电压和使用方法及教程。

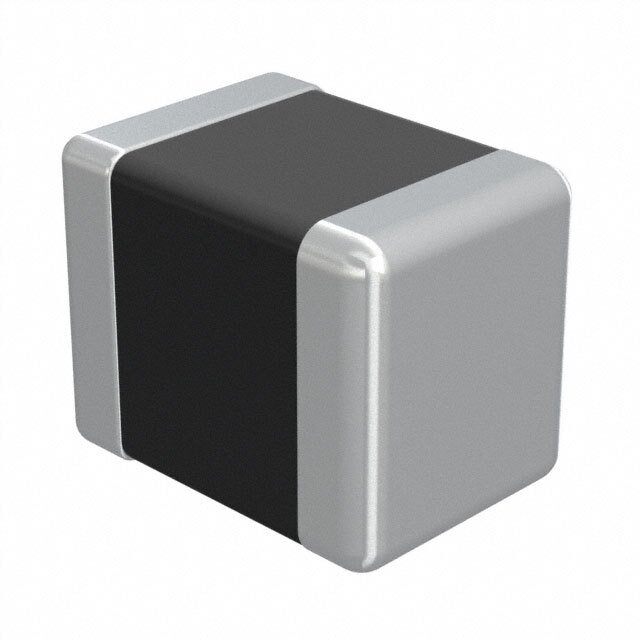

Taiyo Yuden（太阳诱电）CBC2518T2R2M是一款2.2µH、±20%容差、额定电流约750mA的片式功率电感器（固定电感器），采用2518（2.5×1.8×1.8 mm）小型化铁氧体磁芯结构，具备低DCR（典型值约140mΩ）、良好直流偏置特性和EMI抑制能力。 其典型应用场景包括： - DC-DC电源转换电路：广泛用于手机、平板、TWS耳机等便携设备的降压（Buck）转换器中，作为输出滤波电感，配合IC（如TI、ROHM、MPS等PWM控制器）实现高效稳压； - 电源模块（PMIC）外围滤波：为SoC、AP处理器、基带芯片等提供洁净供电，抑制开关噪声，提升系统稳定性； - LED背光驱动电路：在升压型LED驱动中用作储能与电流平滑元件； - 无线通信模块供电：如Wi-Fi 6/Bluetooth SoC的局部电源滤波，满足高纹波抑制与小尺寸要求； - 工业与IoT终端：适用于空间受限的传感器节点、智能穿戴设备等低功耗、高可靠性场景。 该型号不适用于大电流（>1A）或高频谐振（如RF匹配）场合，但凭借Taiyo Yuden在材料与绕线工艺上的优势，在中低频（1–3MHz开关频率）电源应用中表现出色，兼具性能、尺寸与量产可靠性。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 169 毫欧最大 |
| 描述 | INDUCTOR 2.2UH 20% 1007 SMD固定电感器 INDCTR HI CUR WND 1007 2.2uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden CBC2518T2R2MCB |
| 数据手册 | |
| 产品型号 | CBC2518T2R2M |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1007 （2518 公制） |
| 其它名称 | 587-1618-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 1.8 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.8 mm |
| 大小/尺寸 | 0.098" 长 x 0.072" 宽 （2.50mm x 1.80mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 1007（2518 公制） |
| 封装/箱体 | 1007 (2518 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 105°C |
| 工作温度范围 | - 40 C to + 105 C |
| 工具箱 | /product-detail/zh/587-1796-KIT/587-1796-KIT-ND/1212789 |
| 工厂包装数量 | 2000 |
| 最大直流电流 | 890 mA |
| 最大直流电阻 | 130 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 2.2µH |
| 电流-饱和值 | 890mA |
| 端接类型 | SMD/SMT |
| 类型 | 绕线 |
| 系列 | CBC |
| 自谐振频率 | 68 MHz |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 68MHz |
| 额定电流 | 1.1A |
| 高度-安装（最大值） | 0.079"（2.00mm） |
