Datasheet下载- 型号： C0805C689D5GACTU
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供C0805C689D5GACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 C0805C689D5GACTU价格参考。KemetC0805C689D5GACTU封装/规格：未分类， 暂无。您可以下载C0805C689D5GACTU参考资料、Datasheet数据手册功能说明书，资料中有C0805C689D5GACTU 详细功能的应用电路图电压和使用方法及教程。

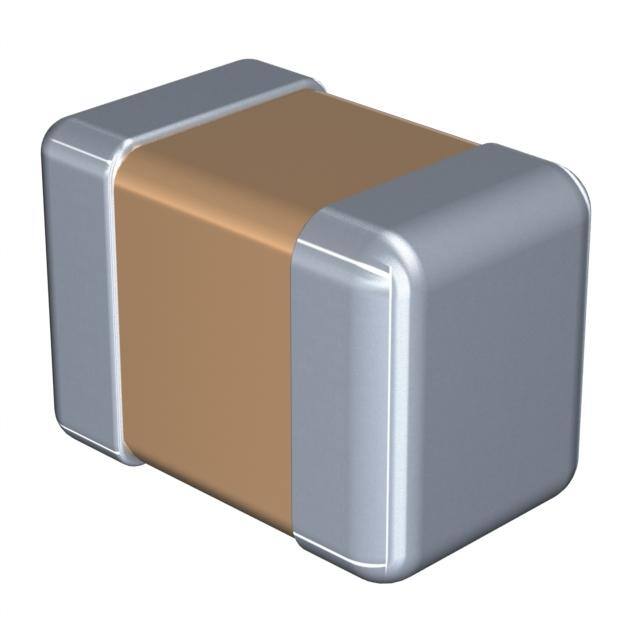

KEMET公司生产的C0805C689D5GACTU是一款多层陶瓷电容器（MLCC），封装尺寸为0805（2.0×1.25 mm），标称容量为6.8 nF（689表示68×10⁹ pF），容差±0.5 pF（D级），额定电压50 V DC，介质为C0G/NP0（温度特性极稳定，±30 ppm/℃，-55℃～+125℃范围内电容变化率<±0.3%）。其高稳定性、低损耗（DF < 0.1%）、优异的频率响应及低寄生电感，使其适用于对精度、可靠性与高频性能要求严苛的场景。 典型应用场景包括： 1. 精密振荡与定时电路：如晶体振荡器负载电容、PLL环路滤波器，依赖C0G材料的温度与电压无关性保障频率长期稳定； 2. 射频与高速数字电路：用作高频去耦、旁路或阻抗匹配元件（如Wi-Fi/蓝牙模块、RF前端），抑制噪声并维持电源完整性； 3. 传感器信号调理电路：在高精度ADC/DAC参考电压滤波、电荷放大器反馈网络中，避免温漂引入误差； 4. 工业与汽车电子：符合AEC-Q200（注：该型号非车规级，但可应用于非安全关键的工业控制、通信设备等宽温环境）； 5. 医疗电子设备：如便携式监护仪的模拟前端滤波，满足低失真与长期可靠性需求。 需注意：该器件不含铅（RoHS合规），不可用于高湿或强机械应力未防护环境；设计时应避免PCB弯曲导致焊点开裂。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 6.8PF 50V NP0 0805多层陶瓷电容器MLCC - SMD/SMT 50volts 6.8pF C0G 0.5% |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C0805C689D5GACTU- |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C0805C689D5GACTU |
| 产品型号 | C0805C689D5GACTU |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 其它名称 | 399-9270-6 |
| 包装 | Digi-Reel® |
| 厚度（最大值） | 0.035"（0.88mm） |
| 商标 | Kemet |
| 外壳代码-in | 0805 |
| 外壳代码-mm | 2012 |
| 外壳宽度 | 1.2 mm |
| 外壳长度 | 2 mm |
| 外壳高度 | 0.78 mm |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.00mm x 1.25mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.5pF |
| 封装 | Reel |
| 封装/外壳 | 0805（2012 公制） |
| 封装/箱体 | 0805 (2012 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 4000 |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 引线间隔 | 0.75 mm |
| 损耗因数DF | 0.5 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | +/- 30 PPM / C |
| 特性 | - |
| 电介质 | C0G (NP0) |
| 电压-额定 | 50V |
| 电压额定值 | 50 V |
| 电压额定值DC | 50 V |
| 电容 | 6.8pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | 1 |
| 类型 | C0G Dielectric, Commercial |
| 系列 | C0805C |
| 零件号别名 | C0805C689D5GAC7800 |
| 高度-安装（最大值） | - |
