型号： BZX85C10RL
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BZX85C10RL由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX85C10RL价格参考。ON SemiconductorBZX85C10RL封装/规格：未分类，暂无。您可以下载BZX85C10RL参考资料、Datasheet数据手册功能说明书，资料中有BZX85C10RL 详细功能的应用电路图电压和使用方法及教程。

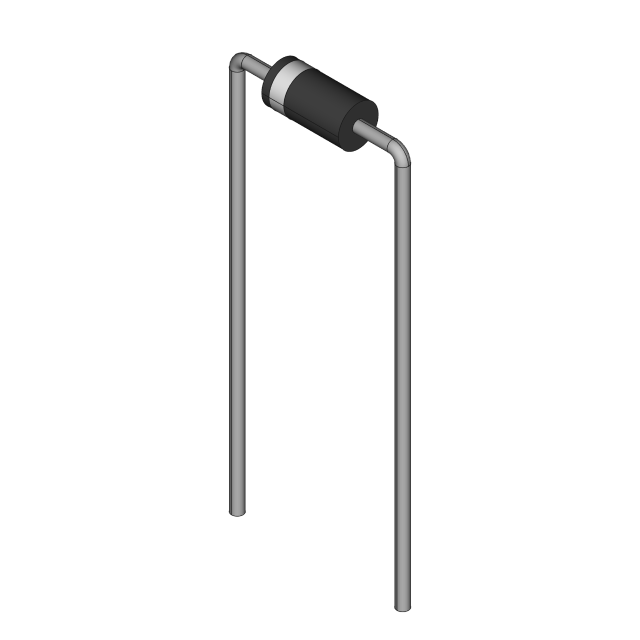

BZX85C10RL 是安森美（ON Semiconductor）推出的玻璃钝化齐纳二极管，标称稳压值为10 V（容差±5%），额定功率为1.3 W，采用DO-41轴向引线封装。其典型应用场景包括：

1. 电压基准与稳压：在低功耗、非精密电源中为模拟电路（如传感器接口、ADC参考源）提供稳定10 V基准电压；适用于输入波动不大、负载较轻的线性稳压辅助电路。

2. 过压保护（钳位）：并联于敏感器件（如MCU I/O口、运放输入端）前，当瞬态电压超过10 V时导通泄流，抑制ESD或开关噪声，配合限流电阻使用。

3. 信号电平限制：在音频或通信前端电路中，限制交流信号峰值不超过±10 V，防止后级饱和或失真。

4. 低成本电源反馈：在简易离线式AC-DC转换器（如小功率适配器）中，用于初级侧稳压反馈环路（需搭配光耦），实现基本输出电压调节。

需注意：该器件动态阻抗较高（约20 Ω）、温度系数中等（约+10 mV/°C），不适用于高精度、低温漂或大电流稳压场景；设计时应留足功率余量（建议长期工作功率≤0.8 W），并确保散热条件良好。替代升级可考虑BZX84系列（SMD）或更精密的TL431方案。
