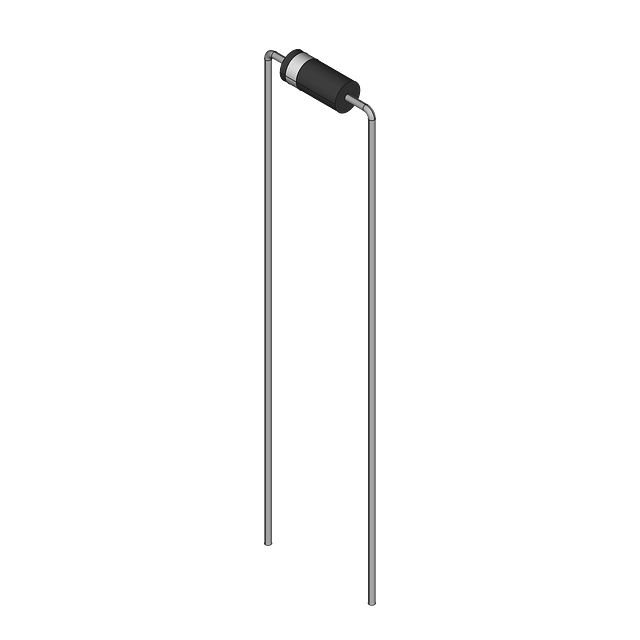

图片仅供参考

详细数据请看参考数据手册

型号： BZX55C7V5_NL
制造商： Fairchild Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BZX55C7V5_NL由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX55C7V5_NL价格参考。Fairchild SemiconductorBZX55C7V5_NL封装/规格：未分类，暂无。您可以下载BZX55C7V5_NL参考资料、Datasheet数据手册功能说明书，资料中有BZX55C7V5_NL 详细功能的应用电路图电压和使用方法及教程。

BZX55C7V5_NL 是 Fairchild Semiconductor（现属ON Semiconductor）推出的7.5V齐纳二极管（单管），属于经典BZX55系列玻璃封装（DO-35）器件。其典型应用场景包括：

1. 电压基准与稳压：在低功耗电路中为模拟传感器、ADC参考源或微控制器I/O口提供稳定的7.5V基准电压，适用于精度要求不苛刻的场合（如±5%容差可接受）。

2. 过压保护/钳位：并联于敏感电路（如MCU复位引脚、通信接口TX/RX线）前，当瞬态电压超过7.5V时导通分流，配合限流电阻实现简易ESD或浪涌防护。

3. 电源稳压辅助：在小电流（≤60mA额定功率）线性稳压电路中作并联稳压器，例如为实时时钟（RTC）、EEPROM或LED偏置电路提供局部稳定电压。

4. 信号电平限制：在模拟前端中限制输入信号幅值，防止运放饱和或ADC超量程。

需注意：该器件为通孔插件（THT）封装，最大功率仅500mW，不适合大电流或高可靠性工业/汽车环境；现代设计中常被更精密、低温度系数的基准IC（如TL431）或SMD齐纳替代。应用时须严格匹配限流电阻，并考虑温度系数（约+8.5 mV/°C）对精度的影响。
