Datasheet下载- 型号： BZX55C3V9
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX55C3V9由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX55C3V9价格参考。Fairchild SemiconductorBZX55C3V9封装/规格：未分类， 暂无。您可以下载BZX55C3V9参考资料、Datasheet数据手册功能说明书，资料中有BZX55C3V9 详细功能的应用电路图电压和使用方法及教程。
BZX55C3V9 是 Vishay Semiconductor Diodes Division 推出的一款玻璃封装、轴向引线型硅齐纳二极管，标称稳压值为 3.9 V（容差通常为 ±5%，即 3.7–4.1 V），最大功率为 500 mW。其典型应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备、传感器模块、微控制器（MCU）外围电路中，为ADC参考源、比较器阈值或I/O电平提供稳定基准电压。 2. 过压保护与箝位：与TVS或限流电阻配合，用于保护敏感输入端口（如通信接口、按键检测电路）免受瞬态过压（如ESD、感应噪声）影响，将电压箝位于约3.9 V。 3. 电源电压监测与复位电路：在简易电源监控设计中，配合晶体管或比较器实现欠压检测（如监测3.3 V系统是否跌落至3.9 V以下异常升压情况，或反向用于稳压反馈）。 4. 低成本模拟电路偏置：在小信号放大、LED恒流驱动等基础模拟电路中，提供固定偏置电压或温度补偿参考点（需注意其-2 mV/°C左右的负温度系数）。 该器件因成本低、体积小、可靠性高，广泛用于消费电子、工业控制板、汽车电子（非安全关键部位）、家电及教学实验电路中。但不适用于高精度、低温漂或大电流稳压场景（建议选用TL431或精密基准IC替代）。使用时需注意功耗限制和散热条件，避免长时间满负荷工作。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |

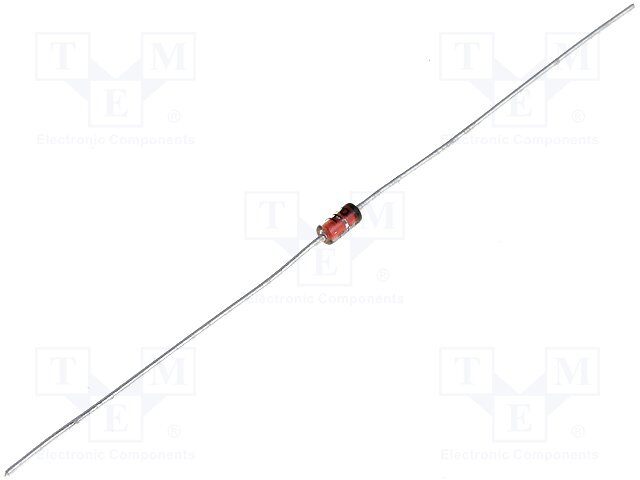

| 描述 | DIODE ZENER 3.9V 500MW DO35 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | BZX55C3V9 |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 2µA @ 1V |
| 供应商器件封装 | DO-35 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 1,000 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 阻抗（最大值）(Zzt) | 85 欧姆 |
