Datasheet下载- 型号： BTW68-200RG
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BTW68-200RG由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BTW68-200RG价格参考。STMicroelectronicsBTW68-200RG封装/规格：未分类， 暂无。您可以下载BTW68-200RG参考资料、Datasheet数据手册功能说明书，资料中有BTW68-200RG 详细功能的应用电路图电压和使用方法及教程。
BTW68-200RG 是意法半导体（STMicroelectronics）推出的高功率单向晶闸管（SCR），额定通态电流IT(RMS)为68A，重复峰值反向电压VRRM达2000V（型号中“200”即代表2000V），采用TO-3P（ISOWATT218）绝缘封装，具备优良的热性能与电气隔离能力。 其典型应用场景包括： • 工业交流调功与相位控制：如电炉、加热系统、大型照明（舞台/工业泛光灯）的功率调节； • 电机软启动与速度控制：用于泵、压缩机、传送带等中大功率三相或单相交流电机的可控整流与启停保护； • 固态继电器（SSR）与交流开关模块：作为核心开关器件，替代机械接触器，实现无火花、长寿命、高可靠性通断； • 不间断电源（UPS）和焊接设备中的主整流/逆变保护环节，提供过流/短路条件下的可控关断能力（需配合门极触发电路）； • 电力电子变换器中的浪涌抑制与过压保护支路。 该器件适用于400–690V AC工业电网环境，强调高dv/dt（≥1000 V/μs）耐受性与强抗干扰能力，常与脉冲变压器或专用驱动IC（如ST的TS6100）配合使用。注意：作为半控型器件，它仅能控制导通、不可控关断，须依赖电流过零自然关断，因此不适用于高频或直流开关场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SCR 30A 200V TOP3SCR 30 Amp 200 Volt |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 50 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | STMicroelectronics |
| 产品手册 | |

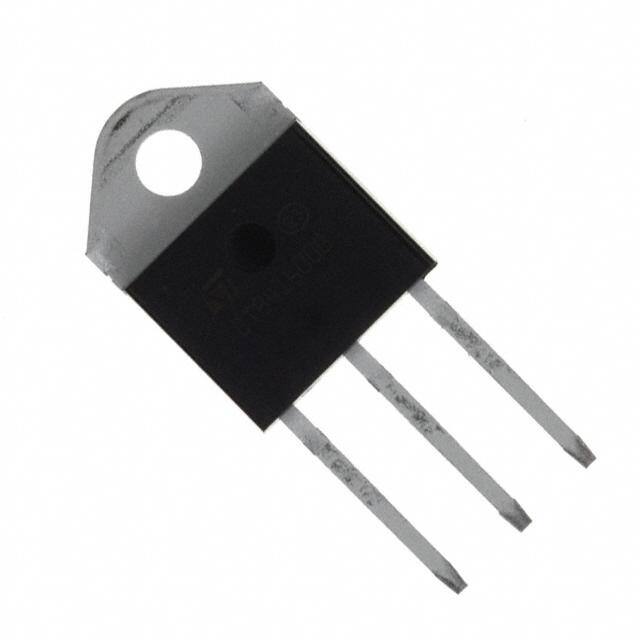

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,STMicroelectronics BTW68-200RG- |
| 数据手册 | |
| 产品型号 | BTW68-200RG |
| SCR类型 | 标准恢复型 |
| 不重复通态电流 | 420 A |
| 产品目录页面 | |
| 产品种类 | SCR |
| 供应商器件封装 | TOP3 |
| 保持电流Ih最大值 | 75 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.02 mA |
| 其它名称 | 497-4185-5 |
| 包装 | 管件 |
| 商标 | STMicroelectronics |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TOP-3 |
| 封装/箱体 | TO-3P |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 600 |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 50 mA |
| 标准包装 | 30 |
| 正向电压下降 | 2.1 V |
| 电压-断态 | 200V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 2.1V |
| 电流-不重复浪涌50、60Hz(Itsm) | 400A，420A |
| 电流-保持(Ih)（最大值） | 75mA |
| 电流-断态（最大值） | 20µA |
| 电流-栅极触发(Igt)（最大值） | 50mA |
| 电流-通态(It(AV))（最大值） | 19A |
| 电流-通态(It(RMS))（最大值） | 30A |
| 系列 | BTW68 |
| 额定重复关闭状态电压VDRM | 200 V |
