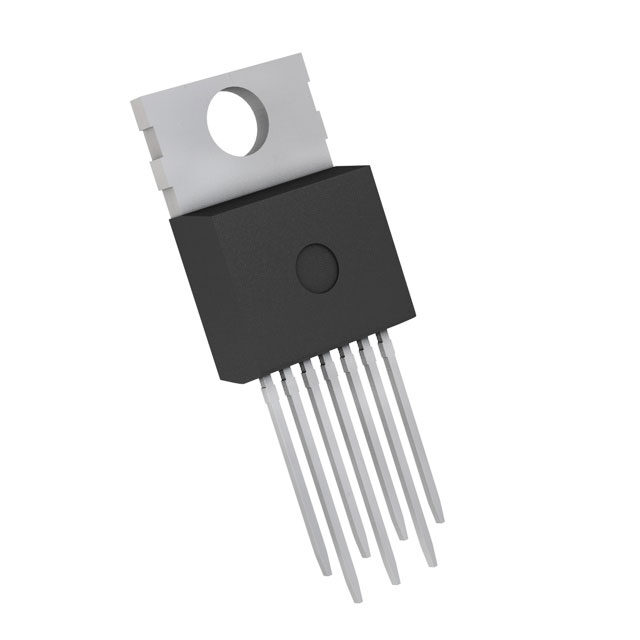

图片仅供参考
详细数据请看参考数据手册
- 型号： BTN7930S
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BTN7930S由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BTN7930S价格参考。InfineonBTN7930S封装/规格：未分类， 暂无。您可以下载BTN7930S参考资料、Datasheet数据手册功能说明书，资料中有BTN7930S 详细功能的应用电路图电压和使用方法及教程。
BTN7930S 是英飞凌（Infineon Technologies）推出的高电流、半桥电机驱动IC，属于PMIC - 电机驱动器/控制器类别。其典型应用场景包括： - 汽车电子系统：广泛用于车身控制模块，如车窗升降、座椅调节、电动后视镜、天窗/遮阳帘驱动等中小功率直流电机控制；符合AEC-Q100 Grade 1标准，支持-40°C至125°C工作温度，具备高可靠性与抗干扰能力。 - 工业自动化设备：适用于小型泵、风扇、阀门执行器、传送带驱动等需双向控制和过流/过热保护的24V以下直流电机应用。 - 机器人与智能家电：在服务机器人关节驱动、扫地机器人轮毂电机、智能门锁/窗帘电机等场景中，利用其集成的诊断功能（开路负载检测、短路保护、过温关断）实现安全、紧凑的单芯片解决方案。 BTN7930S支持高达±3.5A连续输出（峰值6A），内置N沟道MOSFET、逻辑电平输入、PWM频率可达25kHz，可直接由微控制器驱动，无需外部栅极驱动器。其封装为PG-DSO-12（裸焊盘），利于散热与PCB布局优化。 综上，该器件适用于对安全性、集成度和车规级可靠性有要求的中小功率直流电机控制场合。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOTOR DRIVER PAR TO220-7 |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | Infineon Technologies |
| 数据手册 | http://www.infineon.com/dgdl/BTN7930_DS_11.pdf?folderId=db3a3043156fd5730116144c5d101c30&fileId=db3a304316f66ee80117641dba046a6e |
| 产品图片 |
|
| 产品型号 | BTN7930S |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NovalithIC™ |
| 产品目录页面 | |
| 供应商器件封装 | PG-TO220-7 |
| 其它名称 | BTN7930SAKSA1 |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-7 |
| 工作温度 | -40°C ~ 150°C |
| 应用 | 通用 |
| 接口 | 并联 |
| 标准包装 | 500 |
| 电压-电源 | 5.5 V ~ 28 V |
| 电压-负载 | 5.5 V ~ 28 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | - |
| 电流-输出 | 20A |
| 输出配置 | 半桥， （1） 单路 |
