Datasheet下载- 型号： BSC050NE2LS
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BSC050NE2LS由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BSC050NE2LS价格参考。InfineonBSC050NE2LS封装/规格：未分类， 暂无。您可以下载BSC050NE2LS参考资料、Datasheet数据手册功能说明书，资料中有BSC050NE2LS 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | MOSFET N-CH 25V 39A TDSON-8MOSFET N-Channel 25V MOSFET |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 58 A |
| Id-连续漏极电流 | 58 A |
| 品牌 | Infineon Technologies |
| 产品手册 | |

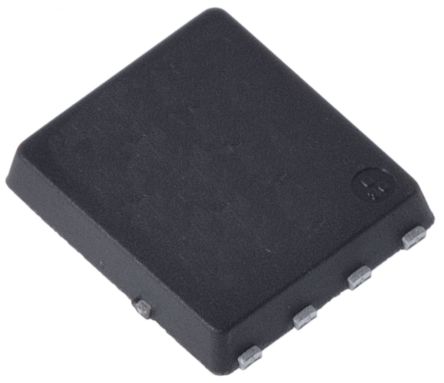

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Infineon Technologies BSC050NE2LSOptiMOS™ |
| 数据手册 | http://www.infineon.com/dgdl/BSC050NE2LS_Rev+2.1_.pdf?folderId=db3a304326dfb1300126fb3bec803f1a&fileId=db3a304326dfb1300126fb5ce0cb3f2d |
| 产品型号 | BSC050NE2LS |
| Pd-PowerDissipation | 28 W |
| Pd-功率耗散 | 28 W |
| Qg-GateCharge | 10.4 nC |
| Qg-栅极电荷 | 10.4 nC |
| RdsOn-Drain-SourceResistance | 5 mOhms |
| RdsOn-漏源导通电阻 | 5 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 25 V |
| Vds-漏源极击穿电压 | 25 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 2.2 nS |
| 下降时间 | 2 nS |
| 不同Id时的Vgs(th)（最大值） | 2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 760pF @ 12V |
| 不同Vgs时的栅极电荷(Qg) | 10.4nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 5 毫欧 @ 30A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | PG-TDSON-8 |
| 其它名称 | BSC050NE2LS-ND |
| 典型关闭延迟时间 | 11.4 nS |
| 功率-最大值 | 28W |
| 包装 | 带卷 （TR） |
| 商标 | Infineon Technologies |
| 商标名 | OptiMOS |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 8-PowerTDFN |
| 封装/箱体 | TDSON-8 |
| 工厂包装数量 | 5000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 5,000 |
| 漏源极电压(Vdss) | 25V |
| 电流-连续漏极(Id)（25°C时） | 39A （Ta）， 58A （Tc） |
| 系列 | BSC050NE2 |
| 配置 | Single Quad Drain Triple Source |
| 零件号别名 | BSC050NE2LSATMA1 SP000756340 |
