Datasheet下载- 型号： BRL2515T3R3MD
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BRL2515T3R3MD由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BRL2515T3R3MD价格参考。TAIYO YUDEN-XENTEKBRL2515T3R3MD封装/规格：未分类， 暂无。您可以下载BRL2515T3R3MD参考资料、Datasheet数据手册功能说明书，资料中有BRL2515T3R3MD 详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）BRL2515T3R3MD是一款贴片功率绕线型固定电感器，电感值为3.3μH，额定电流高（典型Irms约3.0A），直流电阻低（典型DCR约32mΩ），采用屏蔽式铁氧体磁芯结构，具备优异的抗EMI性能和高饱和电流特性。 其典型应用场景包括： - DC-DC电源转换电路：广泛用于手机、平板、笔记本电脑等便携设备的降压（Buck）转换器中，作为输出滤波电感，配合PWM控制器和MOSFET稳定输出电压； - 负载点（POL）供电模块：为CPU、GPU、FPGA等高性能数字芯片提供高效、低噪声的局部供电； - 工业与通信设备电源：如基站电源、光模块供电、PLC电源等对可靠性及温升要求较高的场景； - 汽车电子辅助系统：符合AEC-Q200部分应力测试要求（需确认具体批次认证），适用于车载信息娱乐、ADAS摄像头供电等非安全关键类电源设计。 该器件尺寸小（2.5×2.0×1.5mm）、热性能好、抗磁干扰能力强，特别适合空间受限且需高效率、低纹波的中功率（约5–20W级）开关电源应用。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 279.5 毫欧最大 |
| 描述 | INDUCTR 3.3UH 750MA 20% 1006 SMD固定电感器 INDCTR LW PROFL WND 3.3uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | http://www.yuden.co.jp/ut/product/category/inductor/BRL2515T3R3MD.html |

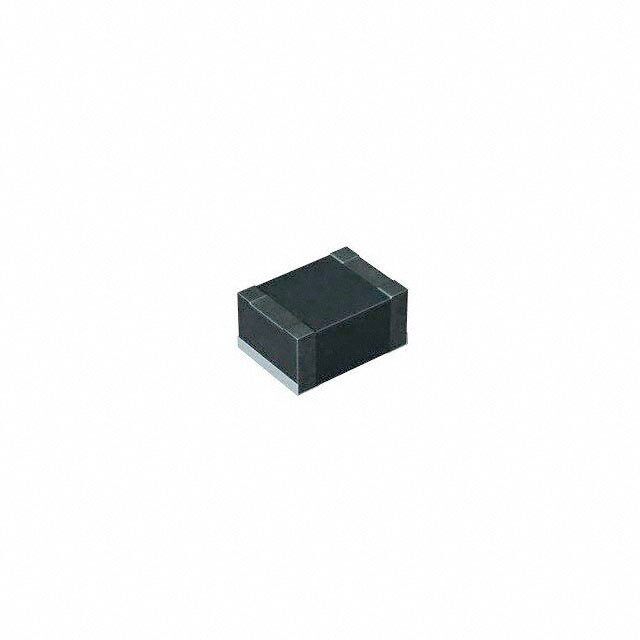

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden BRL2515T3R3MDBR |
| 数据手册 | |
| 产品型号 | BRL2515T3R3MD |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | 1006 （2515 公制） |
| 其它名称 | 587-2604-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 1.5 mm |
| 外壳长度 | 2.5 mm |
| 外壳高度 | 1.2 mm |
| 大小/尺寸 | 0.098" 长 x 0.060" 宽 （2.50mm x 1.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 1006（2515 公制） |
| 封装/箱体 | 1006 (2515 metric) |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 105°C |
| 工作温度范围 | - 40 C to + 105 C |
| 工厂包装数量 | 3000 |
| 最大直流电流 | 800 mA |
| 最大直流电阻 | 215 mOhms |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1 |
| 电感 | 3.3 uH |
| 电流-饱和值 | 800mA |
| 端接类型 | SMD/SMT |
| 类型 | 绕线 |
| 系列 | BRL |
| 自谐振频率 | 70 MHz |
| 频率-测试 | 1MHz |
| 频率-自谐振 | 70MHz |
| 额定电流 | 750mA |
| 高度-安装（最大值） | 0.047"（1.20mm） |
