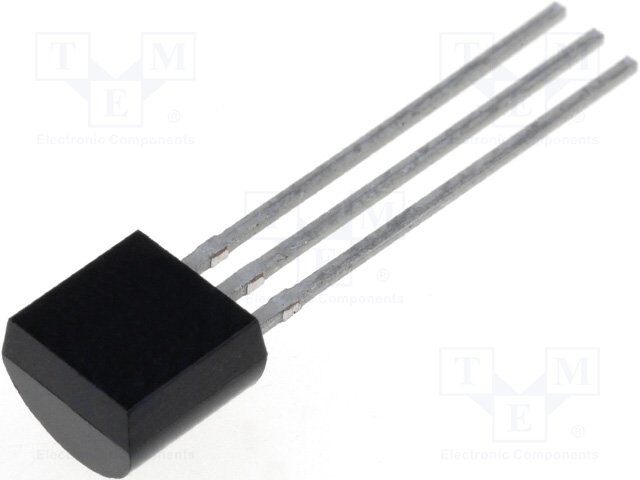

图片仅供参考
详细数据请看参考数据手册
- 型号： BC212
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BC212由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BC212价格参考。Fairchild SemiconductorBC212封装/规格：未分类， 暂无。您可以下载BC212参考资料、Datasheet数据手册功能说明书，资料中有BC212 详细功能的应用电路图电压和使用方法及教程。
BC212 是安森美（ON Semiconductor）推出的通用PNP型双极结型晶体管（BJT），采用TO-92封装，具有中等电流增益（hFE典型值125–300）、最大集电极电流IC = –100 mA、最大集射极电压VCEO = –30 V，适用于低功耗、小信号放大与开关应用。 典型应用场景包括： 1. 音频前置放大电路：如便携式收音机、麦克风放大器中的低噪声小信号放大级； 2. 逻辑电平转换与驱动：在微控制器（如Arduino、PIC）输出端驱动LED、小型继电器或蜂鸣器等负载（作为电流放大开关）； 3. 模拟信号处理：在简易振荡器、多谐振荡器、比较器输出级或线性稳压反馈回路中作有源器件； 4. 消费类电子电源管理：如电池供电设备中的反相器、负载开关或过流保护电路中的检测/控制晶体管； 5. 教育与原型开发：因引脚清晰、参数稳定、成本低廉，广泛用于电子教学实验和DIY项目。 需注意：BC212为PNP型，工作时发射极接高电位，基极需施加负向偏置（相对于发射极）以导通；设计时应合理选取基极限流电阻，并留有足够功率裕量（PD ≤ 625 mW）。其性能适配中低频（fT ≈ 250 MHz）场景，不适用于高频射频或大功率开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANSISTOR PNP 50V 300MA TO-92 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | BC212 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 600mV @ 5mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 60 @ 2mA，5V |
| 供应商器件封装 | TO-92-3 |
| 功率-最大值 | 625mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3、TO-92-3 标准主体 |
| 晶体管类型 | PNP |
| 标准包装 | 2,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 300mA |
| 电流-集电极截止（最大值） | - |
| 频率-跃迁 | - |
,TO-226_straightlead.jpg)
