Datasheet下载- 型号： BAV70DXV6T5
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BAV70DXV6T5由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BAV70DXV6T5价格参考。ON SemiconductorBAV70DXV6T5封装/规格：未分类， 暂无。您可以下载BAV70DXV6T5参考资料、Datasheet数据手册功能说明书，资料中有BAV70DXV6T5 详细功能的应用电路图电压和使用方法及教程。
BAV70DXV6T5 是安森美（ON Semiconductor）推出的双通道共阴极高速开关二极管阵列（SOT-563封装），内置两个匹配的硅开关二极管（BAV70结构），具有低正向压降（典型1.0V @ 50mA）、快速开关特性（反向恢复时间trr ≈ 4ns）和高反向击穿电压（VRM = 70V）。 其典型应用场景包括： 1. 高速信号切换与逻辑钳位：在数字电路中用作电平移位、信号整形或I/O端口保护，利用其快速响应特性处理MHz级脉冲信号； 2. 小功率整流与续流：适用于低压、小电流（IF(AV) = 215mA）场合，如DC-DC转换器次级同步整流辅助路径、LED驱动电路中的续流/防反接； 3. ESD与瞬态保护：凭借低结电容（≈2pF）和快速响应，常用于USB、HDMI等高速接口前端的静电泄放路径（配合TVS协同使用）； 4. 模拟开关与检波：在射频前端或传感器信号调理电路中实现高频小信号检波或调制解调功能。 该器件因双管共阴结构、小尺寸（SOT-563）及AEC-Q200兼容性（部分版本），亦常见于汽车电子（如车身控制模块、LED灯控）及便携式设备（智能手机外围、可穿戴设备电源管理）中，兼顾空间效率与可靠性。注意其不适用于大电流或高功率整流主通路，应避免持续超过额定功耗（200mW）使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ARRAY 70V 200MA SOT563 |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

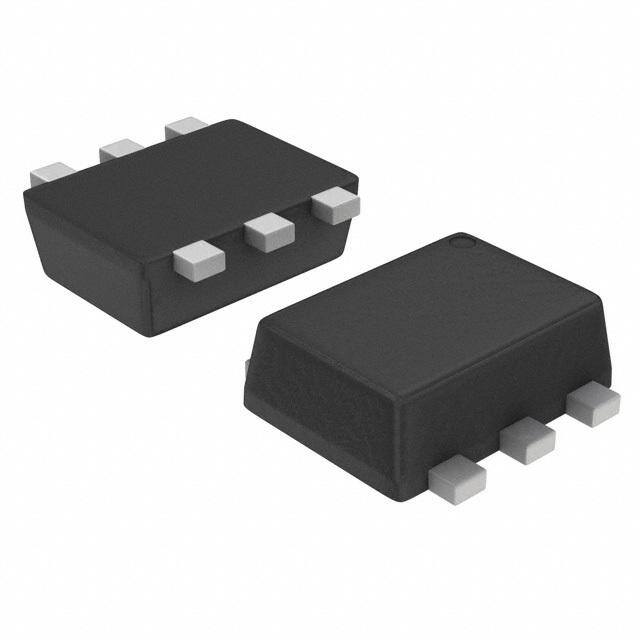

| 产品图片 |
|
| 产品型号 | BAV70DXV6T5 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.25V @ 150mA |
| 不同 Vr时的电流-反向漏电流 | 2.5µA @ 70V |
| 二极管类型 | 标准 |
| 二极管配置 | 2 对共阴极 |
| 供应商器件封装 | SOT-563 |
| 其它名称 | BAV70DXV6T5OS |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 6ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-563，SOT-666 |
| 标准包装 | 8,000 |
| 电压-DC反向(Vr)（最大值） | 70V |
| 电流-平均整流(Io)（每二极管） | 200mA（DC） |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
