Datasheet下载- 型号： BAV21
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BAV21由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BAV21价格参考。Fairchild SemiconductorBAV21封装/规格：未分类， 暂无。您可以下载BAV21参考资料、Datasheet数据手册功能说明书，资料中有BAV21 详细功能的应用电路图电压和使用方法及教程。
ITT Cannon, LLC 主要专注于高可靠性连接器、电连接系统及军工/航空航天级机电组件，并不生产半导体器件（如二极管）。型号“BAV21”是一款经典的通用高速开关二极管（由多家半导体厂商如ON Semiconductor、NXP、Vishay等量产），并非ITT Cannon的产品。因此，该型号与ITT Cannon, LLC无品牌归属关系，属于常见误标或信息混淆。 BAV21的实际应用场景包括： - 高速开关电路：因反向恢复时间短（约50 ns），适用于高频整流、脉冲整形、数字逻辑钳位； - 小信号检波与保护：在通信设备、传感器接口中作ESD防护、信号箝位或RF检波； - 电源辅助电路：如开关电源中的续流/阻断二极管、反馈回路中的隔离二极管； - 工业控制与消费电子：用于继电器驱动、LED驱动、电平转换等低电流（≤250 mA）、低电压（PIV=200 V）场景。 需特别注意：若在采购或BOM中将BAV21列为“ITT Cannon品牌”，可能存在供应商信息错误、标签混淆或仿冒风险。建议核实数据手册来源，优先选用原厂授权渠道的半导体产品。ITT Cannon官网产品目录中无任何二极管型号，其核心产品始终聚焦于连接器系统解决方案。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SML SIGNAL 250V 0.2A DO35二极管 - 通用，功率，开关 250V Io/200mA BULK |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

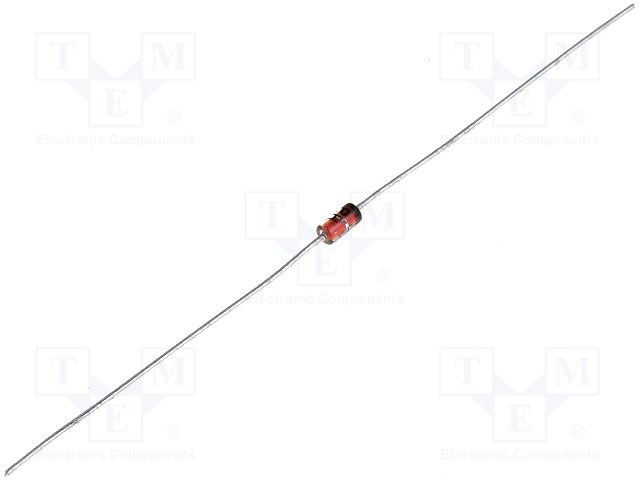

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,二极管 - 通用，功率，开关,Fairchild Semiconductor BAV21- |
| 数据手册 | |
| 产品型号 | BAV21 |
| 不同If时的电压-正向(Vf) | 1.25V @ 200mA |
| 不同 Vr、F时的电容 | 5pF @ 0V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 200V |
| 二极管类型 | 标准 |
| 产品种类 | 二极管 - 通用，功率，开关 |
| 供应商器件封装 | DO-35 |
| 其它名称 | BAV21-ND |
| 包装 | 散装 |
| 单位重量 | 126 mg |
| 反向恢复时间(trr) | 50ns |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-35 |
| 峰值反向电压 | 250 V |
| 工作温度-结 | 175°C （最大） |
| 工厂包装数量 | 2000 |
| 恢复时间 | 50 ns |
| 最大反向漏泄电流 | 0.1 uA |
| 最大工作温度 | + 175 C |
| 最大浪涌电流 | 4 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 2,000 |
| 正向电压下降 | 1.25 V |
| 正向连续电流 | 0.2 A |
| 热阻 | 300°C/W Ja |
| 电压-DC反向(Vr)（最大值） | 250V |
| 电流-平均整流(Io) | 200mA |
| 系列 | BAV21 |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
| 配置 | Single |
