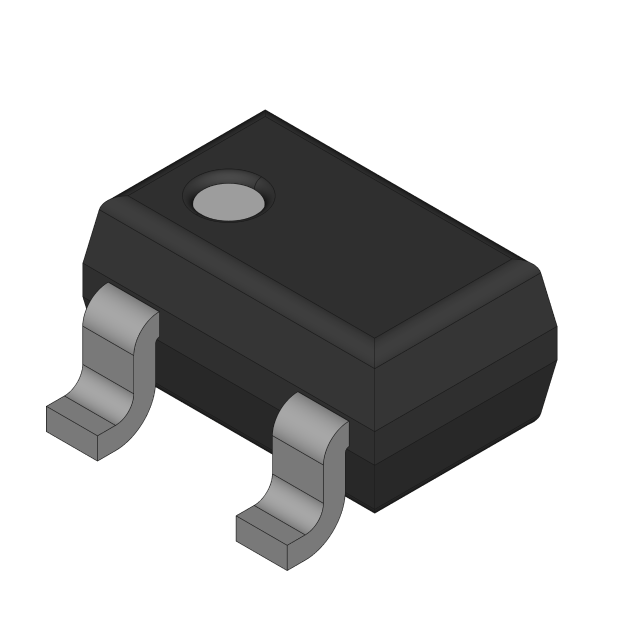

图片仅供参考
详细数据请看参考数据手册
- 型号： BAS16WT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BAS16WT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BAS16WT1价格参考。ON SemiconductorBAS16WT1封装/规格：未分类， 暂无。您可以下载BAS16WT1参考资料、Datasheet数据手册功能说明书，资料中有BAS16WT1 详细功能的应用电路图电压和使用方法及教程。
BAS16WT1（ON Semiconductor）是一款SOT-323封装的高速开关二极管，虽常被归类为“整流器—单”，但其核心特性（反向恢复时间trr ≈ 4 ns、最大正向电流IF = 200 mA、反向耐压VR = 80 V）更适用于高频开关与信号处理场景，而非工频整流。 典型应用场景包括： 1. 高速数字电路保护：在I/O端口或数据线上提供ESD防护与瞬态电压钳位； 2. 逻辑电平转换/箝位电路：利用其快速开关特性实现信号整形、电平移位或波形箝位； 3. 小信号检波与解调：在RF/IF接收前端中用于AM信号检波（如无线遥控、低功耗传感器节点）； 4. 续流与隔离应用：在小型DC-DC转换器或LED驱动中作续流二极管或反向阻断元件； 5. 消费电子与便携设备：因SOT-323超小型封装和低功耗特性，广泛用于智能手机、TWS耳机、可穿戴设备等空间受限场景。 注意：该器件不适用于大电流（>200 mA）或高功率整流场合，亦非肖特基二极管（无低VF优势），故不推荐用于高效低压整流。其价值在于高可靠性、一致性及ON Semi在汽车级（AEC-Q101兼容）和工业级产品的长期供货保障。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SWITCHING 75V SC70-3 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | BAS16WT1 |
| PCN设计/规格 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.25V @ 150mA |
| 不同 Vr、F时的电容 | 2pF @ 0V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 75V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SC-70-3（SOT323） |
| 其它名称 | BAS16WT1OSCT |
| 包装 | 剪切带 （CT） |
| 反向恢复时间(trr) | 6ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 10 |
| 电压-DC反向(Vr)（最大值） | 75V |
| 电流-平均整流(Io) | - |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
