Datasheet下载- 型号： ADUM4473ARIZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADUM4473ARIZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADUM4473ARIZ价格参考。AnalogADUM4473ARIZ封装/规格：未分类， 暂无。您可以下载ADUM4473ARIZ参考资料、Datasheet数据手册功能说明书，资料中有ADUM4473ARIZ 详细功能的应用电路图电压和使用方法及教程。
ADUM4473ARIZ 是 Analog Devices Inc.（ADI）推出的四通道数字隔离器，集成隔离式DC-DC转换器（isoPower®），采用iCoupler®磁耦技术。其主要应用场景包括： 1. 工业自动化与控制系统：用于PLC、DCS、I/O模块中，隔离微控制器与现场总线（如RS-485、CAN）或高电压执行器之间的数字信号，保障系统抗噪性与安全性。 2. 电机驱动与变频器：在逆变器控制板中，隔离MCU（如ARM Cortex-M）与栅极驱动器（如IGBT/SiC驱动芯片），提供4路独立隔离信号通道（3路逻辑+1路反馈），同时通过片上隔离电源为次级侧电路供电，简化BOM与PCB设计。 3. 医疗电子设备：满足IEC 60601-1基本绝缘/增强绝缘要求（已通过UL 1577、VDE、CSA认证），适用于病人连接的监护仪、输液泵等需高可靠电气隔离的场景。 4. 可再生能源系统：在光伏逆变器、储能系统BMS中，实现控制侧与高压电池/直流母线间的通信隔离与辅助电源隔离，提升系统安全等级（支持5kVRMS隔离耐压）。 5. 测试测量仪器：用于高精度数据采集系统中，隔离ADC/DAC接口与主控单元，抑制地环路干扰，提高信噪比。 该器件无需外部隔离电源，显著降低设计复杂度；–40°C 至 +105°C宽温范围适配严苛工业环境；符合RoHS且为SOIC-20宽体封装（爬电距离≥8mm），兼顾性能、安全与可靠性。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | IC DGTL ISO 4CH NRZ W/CONV 20SO数字隔离器 Quad-CH Digital w/ Reg DC/DC |
| 产品分类 | 数字隔离器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

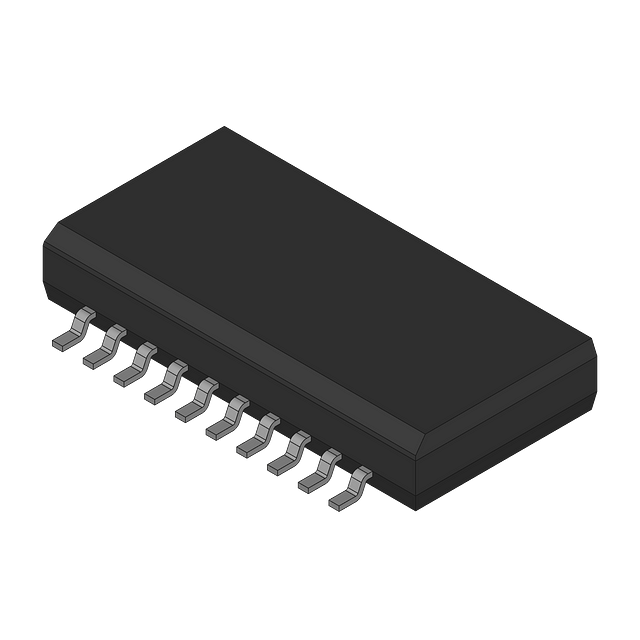

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 接口 IC,数字隔离器,Analog Devices ADUM4473ARIZ- |
| 数据手册 | |
| 产品型号 | ADUM4473ARIZ |
| 上升/下降时间（典型值） | 2.5ns， 2.5ns |
| 产品种类 | 数字隔离器 |
| 传播延迟tpLH/tpHL（最大值） | 100ns， 100ns |
| 传播延迟时间 | 60 ns |
| 供应商器件封装 | 20-SOIC-RI |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 商标 | Analog Devices |
| 封装 | Tube |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SOIC-20 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 31 |
| 技术 | 磁耦合 |
| 数据速率 | 1Mbps |
| 最大工作温度 | + 105 C |
| 最大数据速率 | 1 Mb/s |
| 标准包装 | 31 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 5000Vrms |
| 电源电压-最小 | 5.5 V |
| 类型 | General Purpose |
| 系列 | ADUM4473 |
| 绝缘电压 | 5 kVrms |
| 脉宽失真（最大） | 40ns |
| 输入-输入侧1/输入侧2 | 1/3 |
| 通道数 | 4 |
| 通道数量 | 4 Channel |
| 通道类型 | 单向 |
| 隔离式电源 | 是 |
