Datasheet下载- 型号： ADUM2210SRIZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADUM2210SRIZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADUM2210SRIZ价格参考。AnalogADUM2210SRIZ封装/规格：未分类， 暂无。您可以下载ADUM2210SRIZ参考资料、Datasheet数据手册功能说明书，资料中有ADUM2210SRIZ 详细功能的应用电路图电压和使用方法及教程。
ADUM2210SRIZ是Analog Devices Inc.（ADI）推出的双通道、5kVrms增强型数字隔离器，采用iCoupler®磁耦合技术。其典型应用场景包括： - 工业自动化与控制系统：用于PLC、DCS和I/O模块中，隔离微控制器与高压现场总线（如RS-485、CAN）或执行器接口，防止地环路干扰和高压窜入。 - 电机驱动与逆变器：在变频器、伺服驱动器中隔离MCU的PWM信号至栅极驱动器（如IGBT/SiC MOSFET驱动），确保高低压域安全隔离，满足IEC 61800-5-1功能安全要求。 - 电源系统：用于隔离式DC-DC转换器的反馈回路（如次级侧电压/电流采样信号传至初级侧控制器），提升开关电源（AC/DC、隔离DC/DC）的稳定性与安全性。 - 医疗电子设备：满足BF（Body-Floating）型医用安全标准，用于患者监护仪、便携式诊断设备中隔离传感器信号与主控单元，保障电气安全。 - 新能源领域：在光伏逆变器、储能BMS中实现通信信号（SPI、UART）或状态监测信号的隔离传输，耐受高共模瞬变（>25 kV/μs），抗噪性强。 该器件具有–40°C 至 +125°C宽温工作范围、低传播延迟（<35 ns）、高CMTI（>75 kV/μs）及AEC-Q100 Grade 1汽车级可靠性（部分版本），亦适用于车载充电机（OBC）等严苛环境。其SOIC-16宽体封装满足8 mm爬电距离，符合UL、CSA、VDE等多重安全认证。
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| ChannelType | 单向 |
| 描述 | IC DGTL ISO 2CH LOGIC 16SOIC |
| 产品分类 | 数字隔离器 |
| IsolatedPower | 无 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

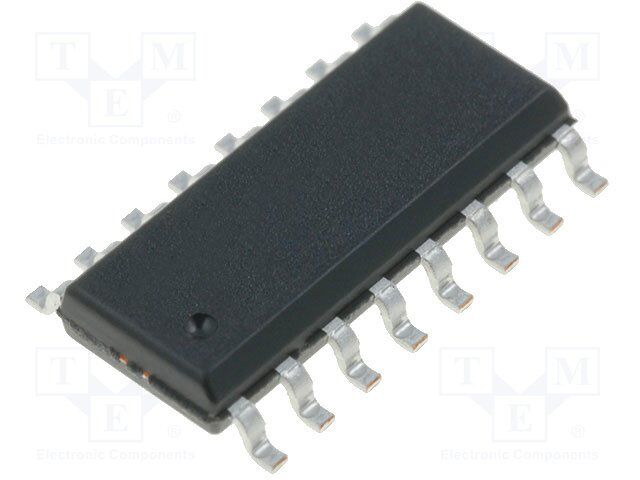

| 产品图片 |
|
| 产品型号 | ADUM2210SRIZ |
| PCN设计/规格 | |
| PulseWidthDistortion(Max) | 40ns |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | iCoupler® |
| 上升/下降时间（典型值） | 10ns， 10ns |
| 传播延迟tpLH/tpHL（最大值） | 150ns， 150ns |
| 供应商器件封装 | 16-SOIC-IC |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 技术 | 磁耦合 |
| 数据速率 | 1Mbps |
| 标准包装 | 37 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 5000Vrms |
| 类型 | 通用 |
| 脉宽失真（最大） | 40ns |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219593469001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219593470001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2219614223001 |
| 输入-输入侧1/输入侧2 | 2/0 |
| 通道数 | 2 |
| 通道类型 | 单向 |
| 隔离式电源 | 无 |
