Datasheet下载- 型号： ADP5043ACPZ-1-R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADP5043ACPZ-1-R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADP5043ACPZ-1-R7价格参考。AnalogADP5043ACPZ-1-R7封装/规格：未分类， 暂无。您可以下载ADP5043ACPZ-1-R7参考资料、Datasheet数据手册功能说明书，资料中有ADP5043ACPZ-1-R7 详细功能的应用电路图电压和使用方法及教程。
ADP5043ACPZ-1-R7是Analog Devices Inc.（ADI）推出的集成电源管理IC（PMIC），集成了1路300mA线性稳压器（LDO）和1路600mA同步降压开关稳压器（Buck），采用紧凑的16引脚LFCSP封装。其典型应用场景包括： - 便携式与电池供电设备：如智能手机、平板电脑、可穿戴设备（智能手表、TWS耳机），利用其高效率（Buck转换效率达90%以上）延长电池续航，同时LDO提供低噪声电源（PSRR > 60dB @ 1MHz），适合为RF模块、ADC/DAC、传感器等敏感模拟电路供电。 - 工业与医疗电子：用于小型便携式仪器、手持终端、IoT边缘节点等，支持2.7V–5.5V宽输入电压范围，具备过流、过热保护及电源正常（PG）信号，满足可靠性要求。 - FPGA/CPLD与微控制器系统：可为MCU核心（如ARM Cortex-M系列）提供1.2V/1.8V等低电压（Buck输出可调），LDO则为I/O或PLL提供干净的3.3V/2.8V电源，实现“高效+低噪”双轨供电。 - 空间受限的嵌入式系统：高度集成减少外围器件（仅需少量电容和电感），简化PCB布局，降低BOM成本与设计复杂度。 该器件不适用于大功率或高精度基准应用，但凭借高集成度、良好瞬态响应与低静态电流（典型120μA），是中低功耗、多电压域便携系统的理想选择。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG DL BUCK/LINEAR 20LFCSP |
| 产品分类 | PMIC - 稳压器 - 线性 + 切换式 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

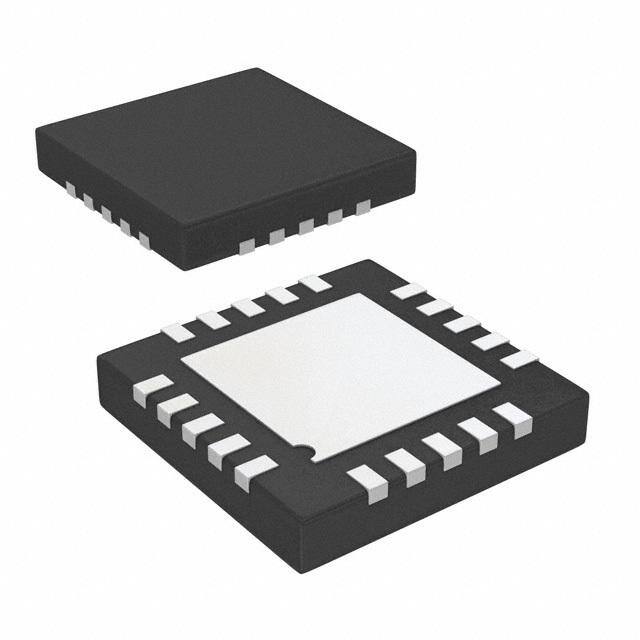

| 产品图片 |
|
| 产品型号 | ADP5043ACPZ-1-R7 |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 20-LFCSP-WQ（4x4） |
| 其它名称 | ADP5043ACPZ-1-R7DKR |
| 功能 | 任何功能 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-WFQFN 裸露焊盘，CSP |
| 工作温度 | -40°C ~ 125°C |
| 带LED驱动器 | 无 |
| 带定序器 | 是 |
| 带监控器 | 是 |
| 拓扑 | 降压（降压）（1），线性（LDO）（1） |
| 标准包装 | 1 |
| 电压-电源 | 1.7 V ~ 5.5 V |
| 电压/电流-输出1 | 1.5V，800mA |
| 电压/电流-输出2 | 3.3V，300mA |
| 电压/电流-输出3 | - |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193149001 |
| 输出数 | 2 |
| 频率-开关 | 3MHz |
